BIGI – latające skrzydło. Opis budowy krok po kroku.

time Sierpień 12th, 2013 napisany przez autor Leon


DSC01615

Bigaj Andrzej – autor opisu budowy modelu.

 Plan modelu BIGI

Opis budowy ma na celu pokazać, jak w prosty sposób można samodzielnie zbudować duży model latającego skrzydła.







Można się na nim wzorować,  jednak  wszelkie zmiany w kolejności budowy, przeróbki lub udoskonalenia  (w granicach własnych umiejętności i rozsądku)  są jak najbardziej mile widziane.









img_7613



 Proponuję przy budowie posługiwać się planem DXF – w skali 1:1

———————————————————————-

Plan modelu BIGI – DXF       skala – 1 : 1

———————————————-

Plan modelu BIGI  –  PDF

———————————-

Po zapoznaniu się z planem – budowę czas zacząć !

Rdzenie zostały wycięte na coraz to powszechniej dostępnej komputerowej, numerycznej wycinarce do styropianów CNC.    Można je wyciąć ręcznie posługując się planem modelu i ramką z naciągniętym drutem oporowym.

Jednak ze względu na ilość segmentów, wznios i zwichrzenie skrzydła będzie to bardzo pracochłonna praca, a jej wynik może okazać się niezadowalający.  Lepiej zlecić tą czynność osobie    posiadającą wycinarkę  ( najlepiej koledze ).

DSC01516 DSC01515 DSC01520

Rdzenie skrzydła składają się z czterech segmentów z twardego styropianu.

Profile i wymiary skrzydła są opisane w planie modelu.

Trzeba je skleić w jedną całość i oszlifować papierem ściernym.



DSC01518 DSC01521 DSC01522

Do sklejania elementów skrzydła, został wykorzystany klej polimerowy, rozcieńczony

wysokoprocentowym alkoholem.  Do rozcieńczania kleju można zastosować denaturat.

DSC01523 DSC01524 DSC01528

Pracę  można sobie ułatwić przy pomocy taśmy papierowej malarskiej, która

dociśnie i zabezpieczy sklejane segmenty przed przesunięciem.

Wklejanie dźwigarów.

DSC01530 DSC01531 DSC01532

Dźwigary są z płaskowników laminatowych o wymiarach 1200mm x 4mm x 1mm i łączone są ze sobą na środku skrzydła na   zakładkę.

Aby je umieścić w skrzydle trzeba wykonać nacięcia ostrym nożem na głębokość około 6mm.

DSC01534 DSC01533 DSC01535

Można sobie pracę ułatwić przyklejając taśmę malarską papierową na skrzydło. Następnie narysować linię w miejscu w którym będą umieszczone płaskowniki. Teraz można wykonać nacięcie i wcisnąć płaskowniki w skrzydło łącząc je za sobą na zakładkę. Taśma papierowa dodatkowo osłoni nacięte krawędzie przed uszkodzeniem podczas wciskanie płaskowników. Taśmę można odkleić po upewnieniu się  że płaskownik umieszczony jest na odpowiedniej głębokości.

DSC01537 DSC01544 DSC01538

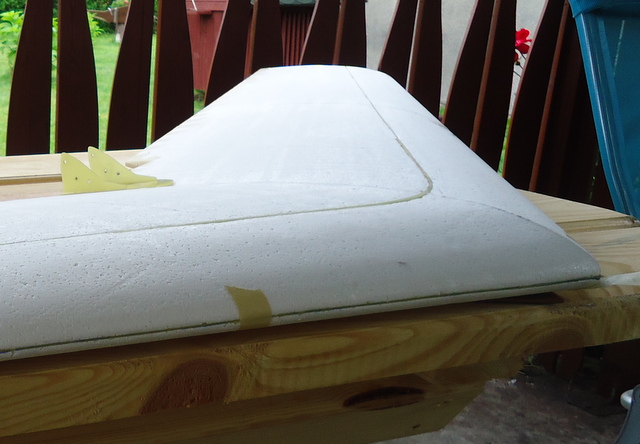

Po wsadzeniu płaskowników w styropian ( bez kleju) należy sprawdzić czy skrzydło nie uległo wygięciu. Jeśli tak się stało , to trzeba je wyprostować.

Po uzyskaniu pewności że skrzydło jest proste, należy płaskowniki zalać rzadkim klejem cyjano akrylowym do styropianów.   Dodatkowo płat został wzmocniony płaskownikiem  na krawędzi natarcia i spływie skrzydła.



Mocowanie silnika

100_3152 100_3159 100_3162

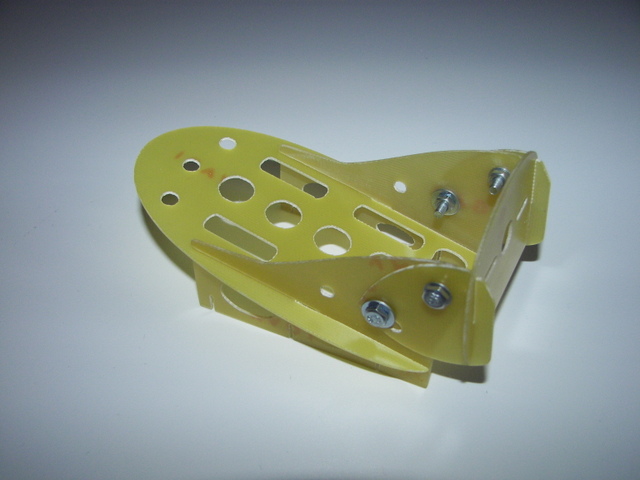

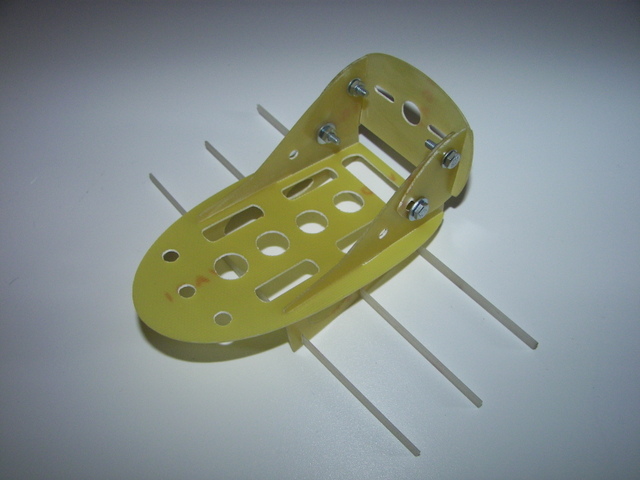

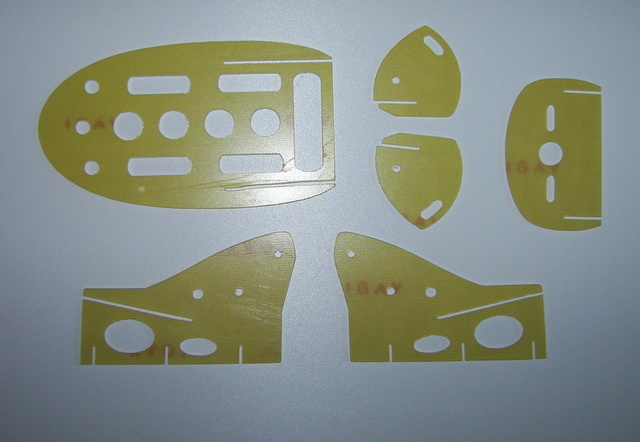

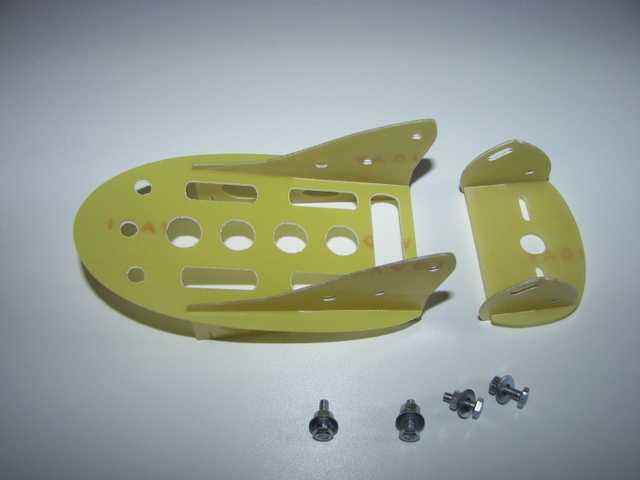

Mocowanie zostało wycięte z płytki laminatowej o grubości 1mm.

Ciekawostką jest zastosowanie ruchomego skłonu silnika.

100_3165 DSC01542-001 DSC01544-001

Po połączeniu elementów ze sobą na wpust, można zakleić je klejem cyjano akrylowym

DSC01545 DSC01546

Aby osadzić łoże w skrzydle trzeba zrobić dwa nacięcia na wylot a następnie wcisnąć w tak uzyskaną szczelinę. Łoże dodatkowo wzmocnione jest przed wyrwaniem ze skrzydła przy pomocy trzech laminatowych płaskowników wklejonych od spodu skrzydła.

DSC01549 DSC01550

100_2620 100_2622

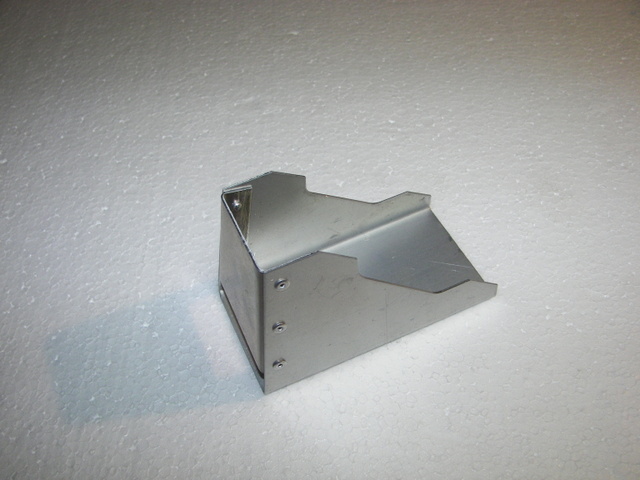

 Z braku laminatu, można mocowanie silnika wykonać z aluminiowej blaszki



Mocowanie serwa

DSC01495 DSC01496 DSC01498

Serwo przykręcone jest w gnieździe wykonanym z laminatowej płytki i cienkich kawałków sklejki.

DSC01500 DSC01503 DSC01512

Sposób wykonania gniazd i umieszczenia ich w skrzydle widać dokładnie na zdjęciach.

  DSC01513 DSC01514 DSC01511

DSC01547 DSC01548-001 DSC01548

Skrzydło gotowe jest do oklejenia. Można je jeszcze raz przeszlifować papierem ściernym i koniecznie przetrzeć wilgotna szmatką, pozbywając się pyłu.



Oklejanie

DSC01551 DSC01560 DSC01554

Do oklejenia skrzydła została użyta folia samoprzylepna kupiona w Lidlu.

Można ją zastąpić lżejszą  kolorową taśma pakową.

DSC01555 DSC01556 DSC01558

Po oklejeniu folję lub taśmę pakową powinno się  przeprasować przy pomocy modelarskiego żelazka lub wykorzystując elektryczną opalarkę.

DSC01557 DSC01559 DSC01564

 DSC01561

Kabinka

DSC01621 DSC01620 DSC01618

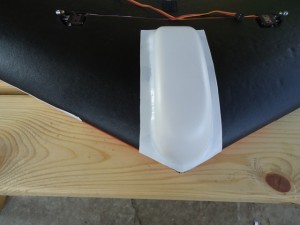

Kabinka została wykonana z płytki białego polistyrenu (Hips) przy pomocy podciśnienia.

DSC01567 DSC01568 DSC01570

Prostszym sposobem jest wykonanie kabinki z kolorowej butelki.





 Lotki

 DSC01600 DSC01601 DSC01602

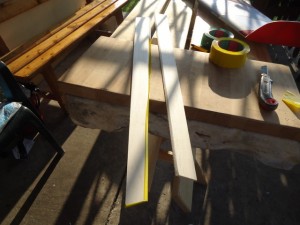

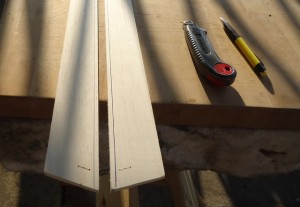

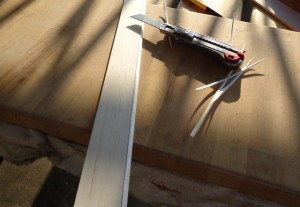

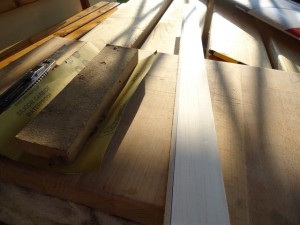

Lotki zostały wycięte z balsy o grubości 5mm.

Jedną krawędź  (dolną od strony łączenia ze skrzydłem) trzeba dociąć pod kątem 45 stopni.

]DSC01604 DSC01603 DSC01608

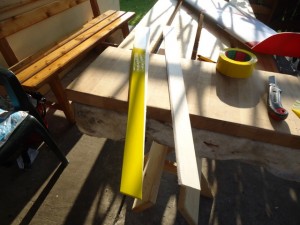

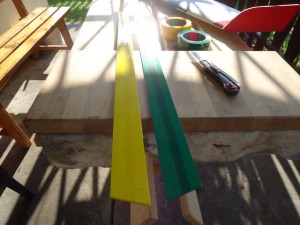

Do oklejenia lotek została użyta kolorowa taśma pakowa.

DSC01611 DSC01613 DSC01609

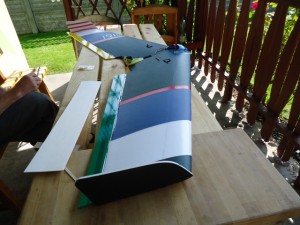

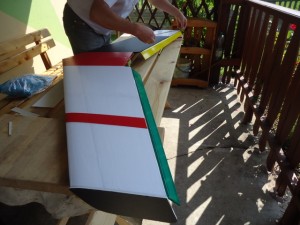

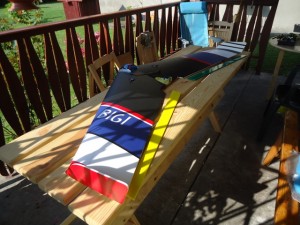

 Lotki przymocowano do skrzydła przy pomocy przezroczystej taśma samo klejącej.

DSC01616 DSC01613-001 DSC01626-001

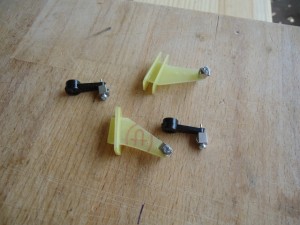

Dźwignie sterów wycięto z laminatowej płytki.

Winglety są  wycięte z płyty pianki polistyrenowej oklejonej dwustronnie białym papierem.

Można je wykonać również t tradycyjnych materiałów czyli płytki epp lub kawałka deski balsowej.

DSC01628 DSC01624-002 DSC01625-001

Wyposażenie

 dsc01645 dsc01644

Użyte wyposażenie i jego specyfikacja widoczna jest na zdjęciach.

DSC01631

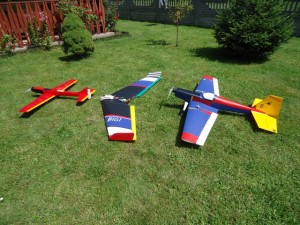

Bigi w dobrym towarzystwie – gotowy do lotu !!!



 ——————-

————–

——–

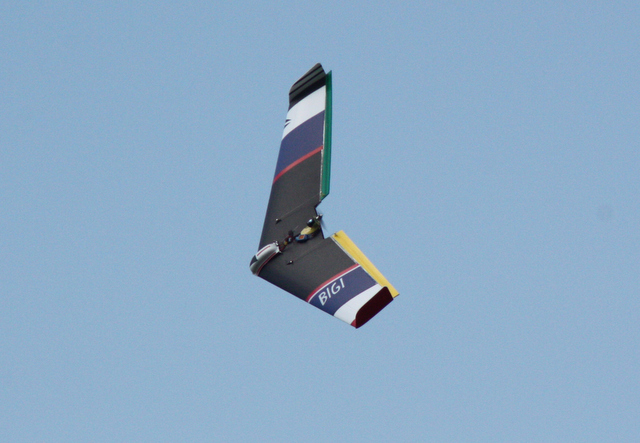

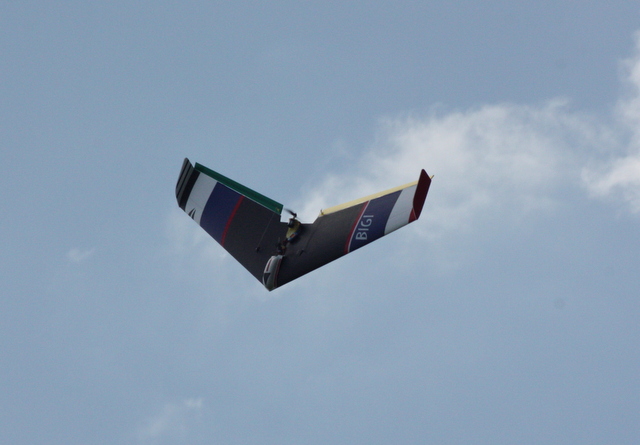

 Zdjęcia z oblotu modelu.

img_7598 img_7599 img_7603

img_7605 img_7608 img_7609

img_7613 img_7617 img_7618

img_7619 img_7645

———————

Model wykonany przez Tomasza z Sierakowic.



 Pozdrawiam

Andrzej
