Tofik – latający model na dobry początek. Budowa krok po kroku.

time Marzec 7th, 2010 napisany przez autor Leon



__________________

Dodano przez admina:

„Ze względu na dużą ilość pytań dotyczących możliwości zakupu zestawu do budowy Tofika lub Koszałka z EPP, podaję kontakt do autora projektu Leona
e-mail: noel11 (małpka) interia.pl
telefon: 699 935 300 (po godzinie 15.00)”
__________________

Model jest przeznaczony do bez stresowego latania, modelarze szukające adrenaliny szybko się nim znudzą,. To nie jest bardzo szybkie Porsche, a raczej dystyngowany Rolls-royce.
W powietrzu zachowuje się wyjątkowo dobrze.
Tofik lata miękko, chociaż lepszym określeniem było by że płynie w powietrzu dając wielką frajdę i uśmiech na twarzy osobie sterującej modelem. Może przemieszczać się we wszystkich kierunkach z jednakową prędkością, sprawiając wrażenie jakby ważył tyle co wyschnięty liść na wietrze Latanie nim sprawia czystą przyjemność, czerpaną z widoku modelu unoszącego się z gracją w powietrzu Idealny na relaks po ciężkim dniu pracy.
Osoby puszczające na łące latawce wiedzą co mam na myśli.

Przed przystąpieniem do składania Tofika, osoby zaczynające swoją przygodę z modelarstwem lotniczym,  powinny najpierw zapoznać się z całym opisem budowy  ze zrozumieniem i koniecznie obejrzeć plan modelu.

Budowa

Model jest łatwy w budowie i nadaje się idealnie do zdobycia pierwszych doświadczeń,  przed budową kolejnych i trudniejszych konstrukcji lotniczych.   Został wycięty z epp, skrzydła są połączone z lotką nie odciętym kawałkiem materiału. Pomalowany został według wzoru i kolorów zaproponowanych przez Tomka ( Kilera).

Wcześniejsze wycięcie otworów na serwa, skraca czas budowy. Płaskowniki, mocowanie silnika oraz drobne akcesoria, zostały wycięte z lominatu.

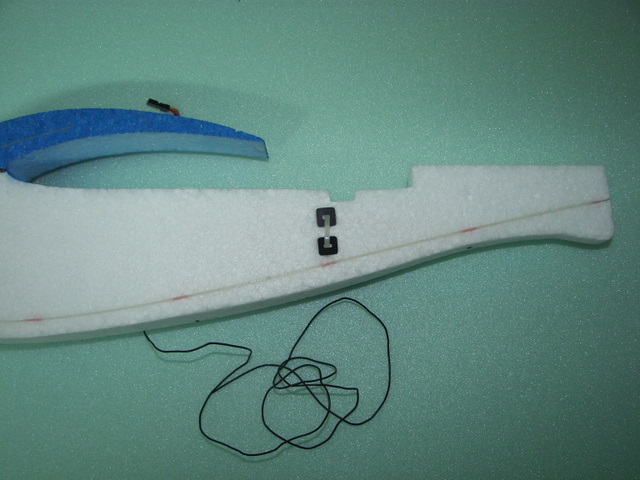

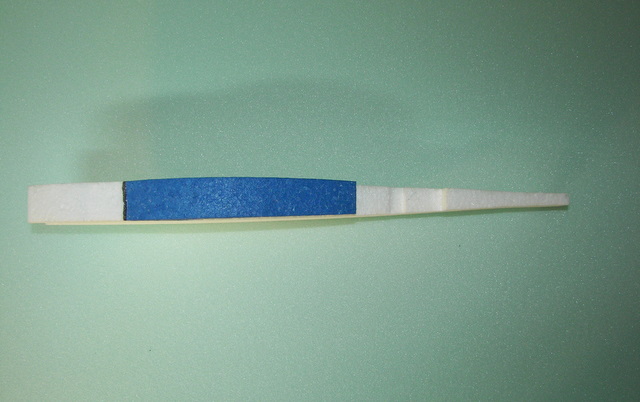

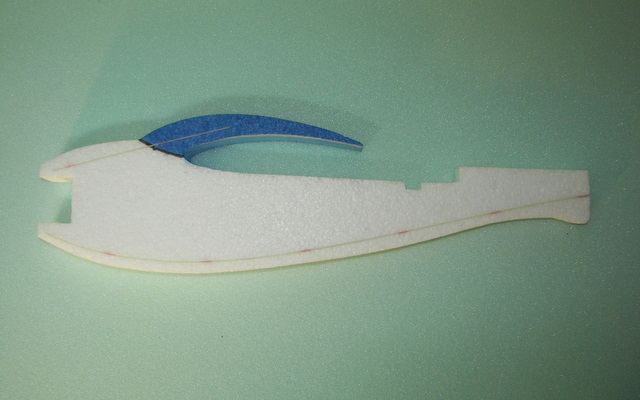

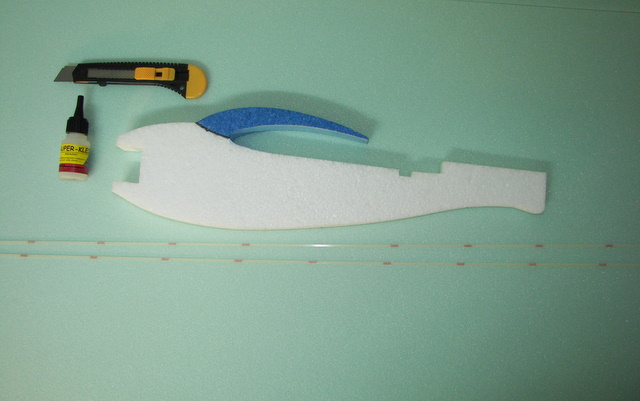

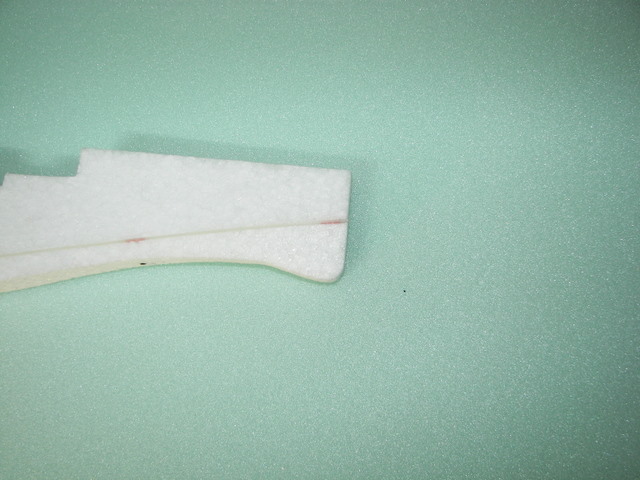

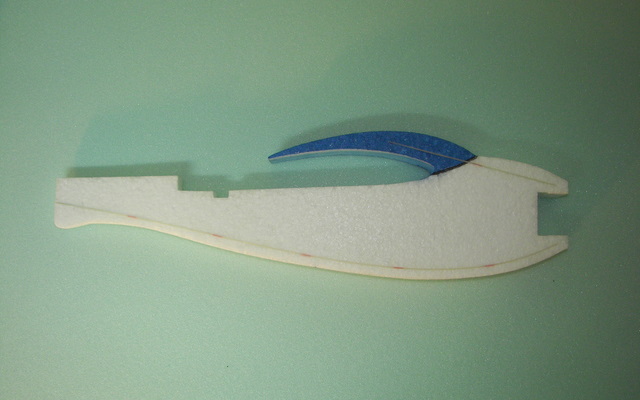

Kadłub

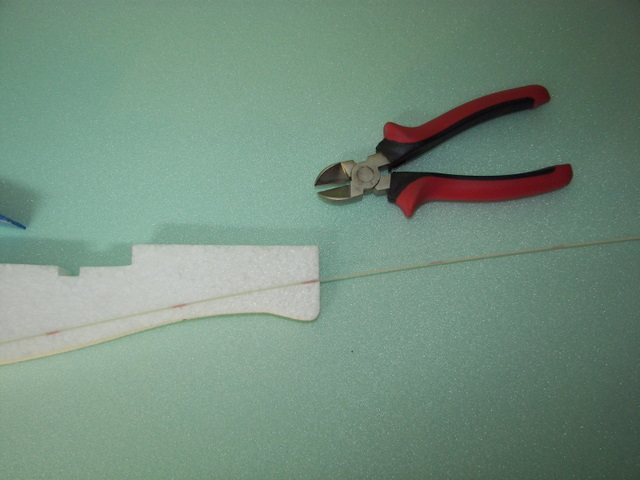

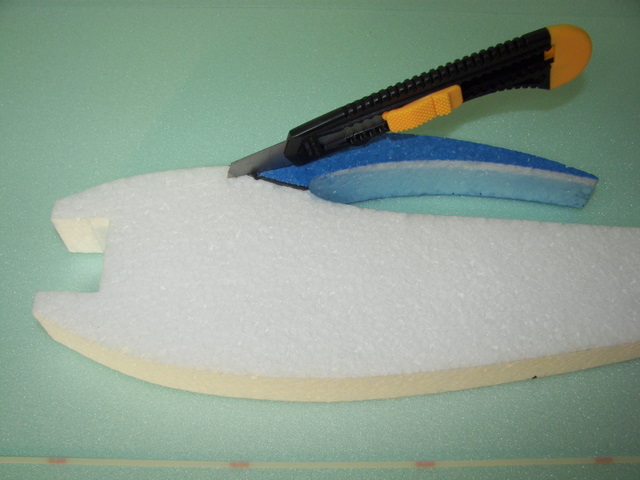

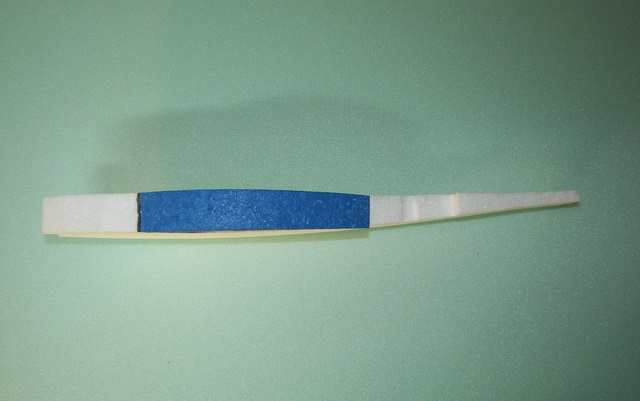

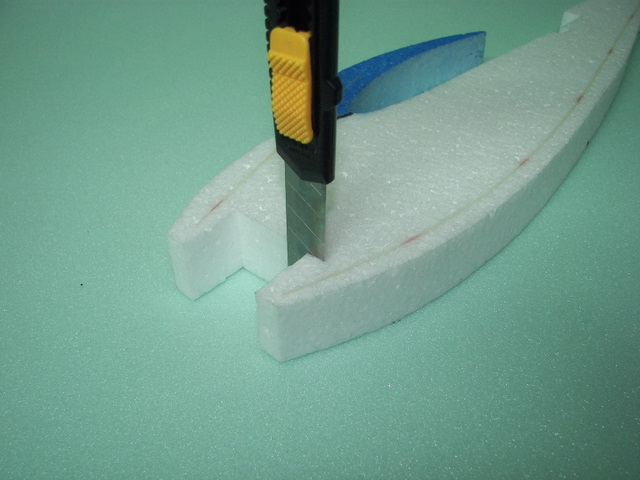

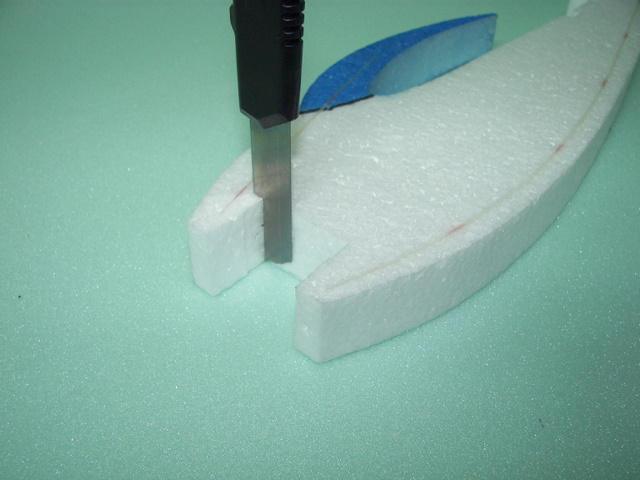

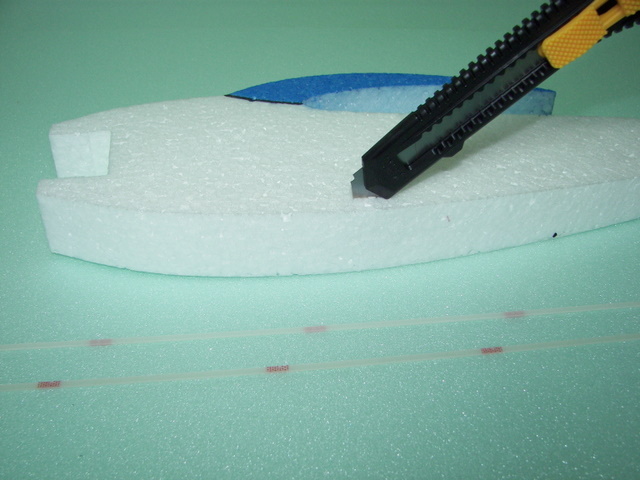

Kadłub jest wycięty z wiotkiego materiału, i dla tego trzeba go wzmocnić, np. płaskownikami z laminatu. Zrobimy to nacinając nożem długą szczelinę u dołu kadłuba (w odległości, na oko 10 – 15 mm od krawędzi materiał) na głębokość około 4 mm. Krótszą szczelinę robimy w górnej części kadłuba.  Gdyby były problemy z tą czynnością – można pomóc sobie wycinając z kartki papieru szablon.

Płaskownik wsuwamy rozchylając szczelinę palcami na boki. Nadmiar płaskownika usuwamy obcinaczami.

Czynności te powtarzamy po drugiej stronie kadłuba.

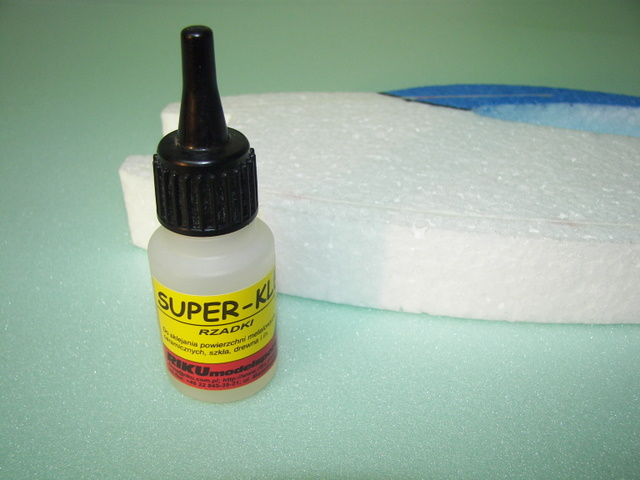

Przed zalaniem płaskowników rzadkim kleje, należy sprawdzić czy kadłub nie uległ skrzywieniu. Jeśli tak się stało, trzeba go wyprostować i dopiero wtedy gdy będziemy pewni że kadłub jest prosty możemy zakleić płaskowniki.

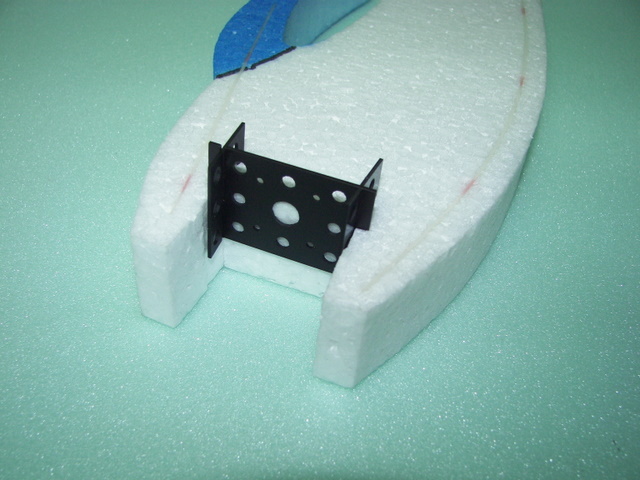

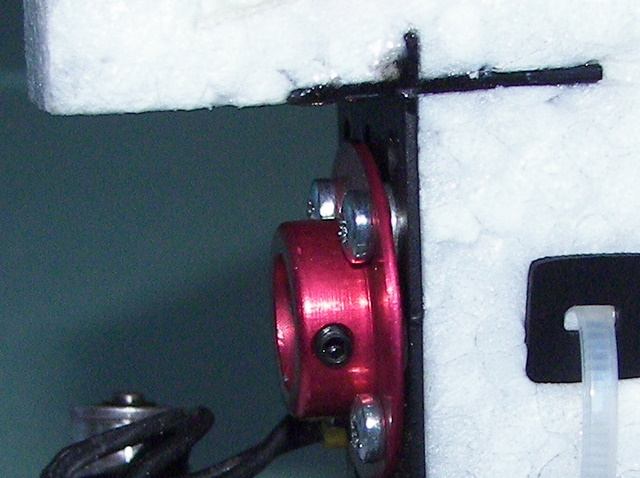

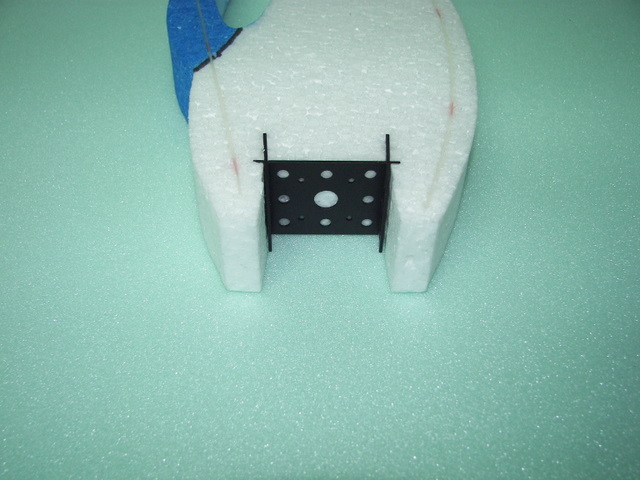

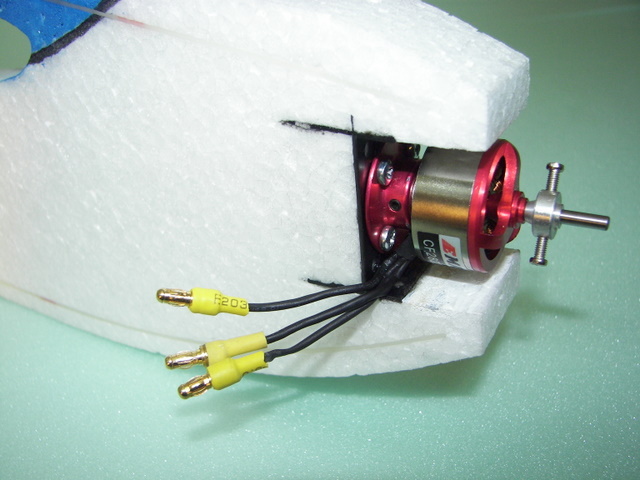

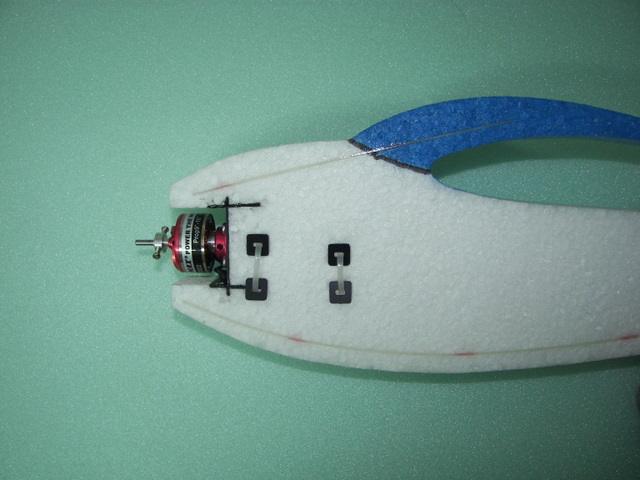

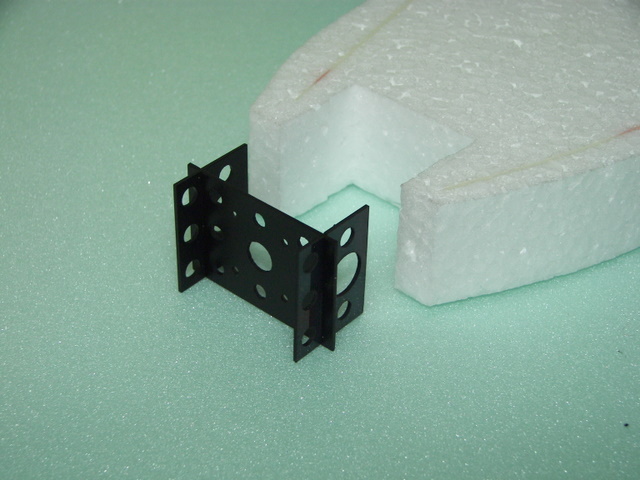

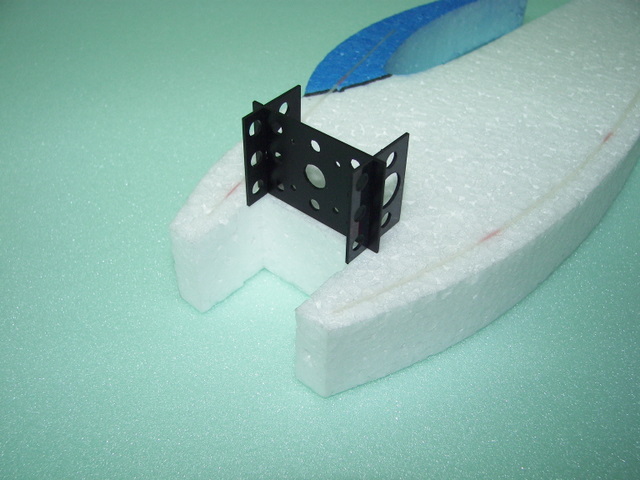

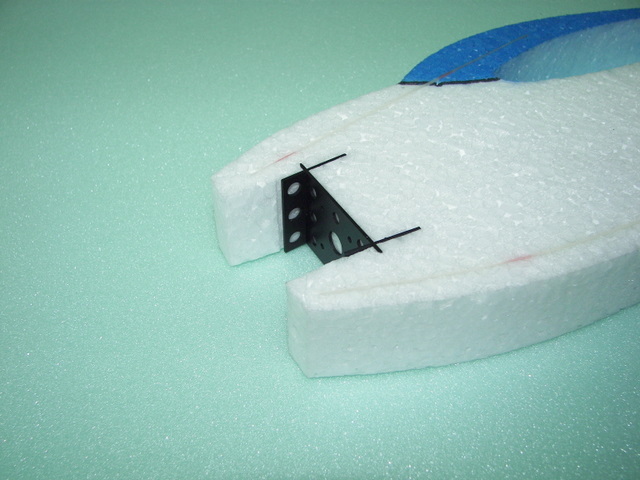

Mocowanie silnika

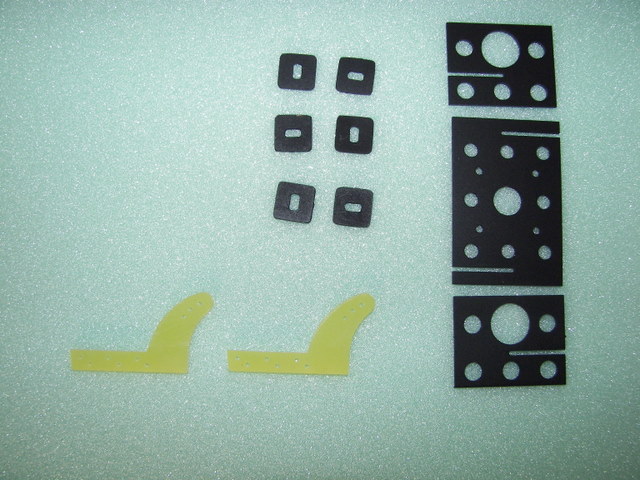

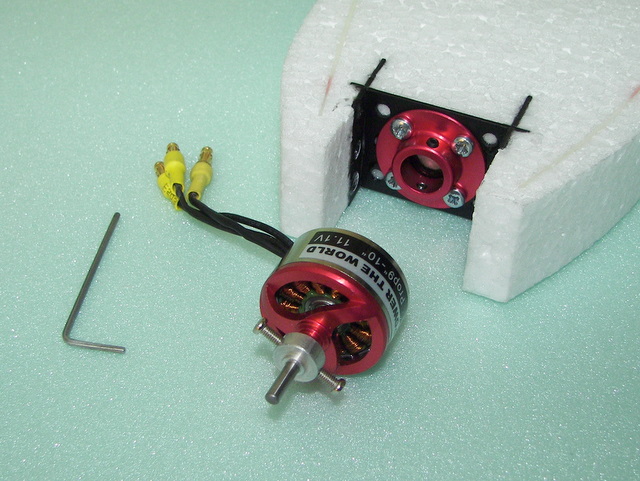

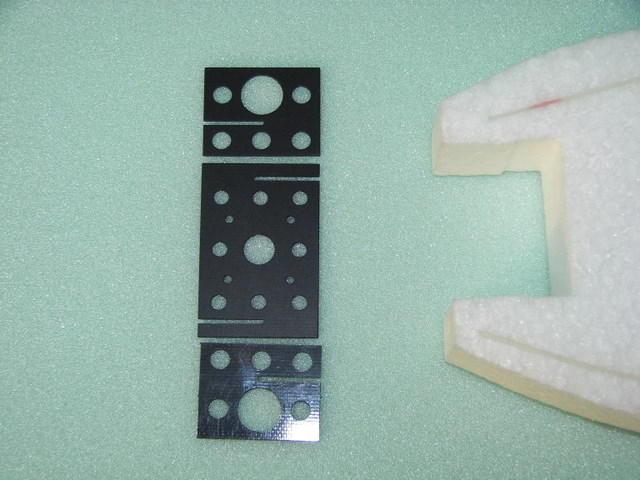

Mocowanie silnika wykonane jest z trzech wyfrezowanych i pomalowanych elementów z laminatu. Rozstaw otworów mocujących jest dopasowany do silnika Emax –2812 / 2822.

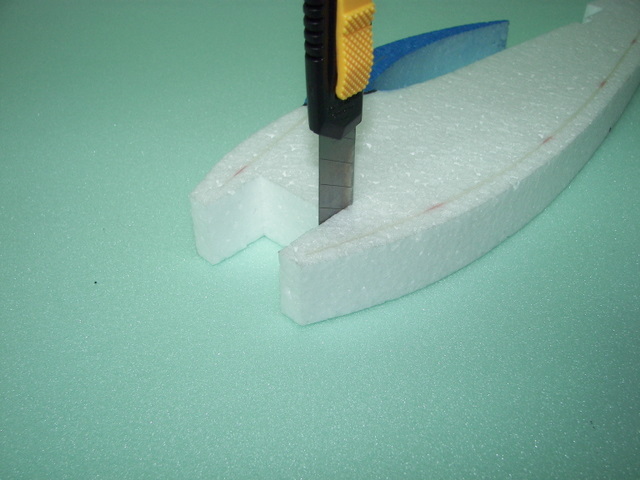

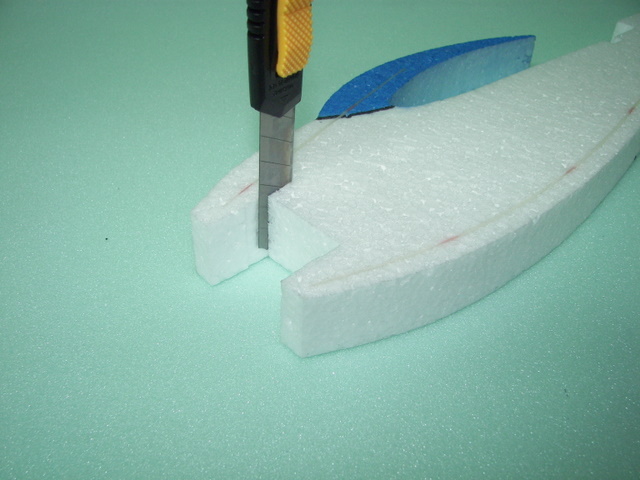

Aby mocowanie umieścić w kadłubie, trzeba naciąć nożem kadłub w czterech miejscach.

Delikatnie wcisnąć laminat w nacięcia w kadłubie.

I całość skleić rzadkim klejem.

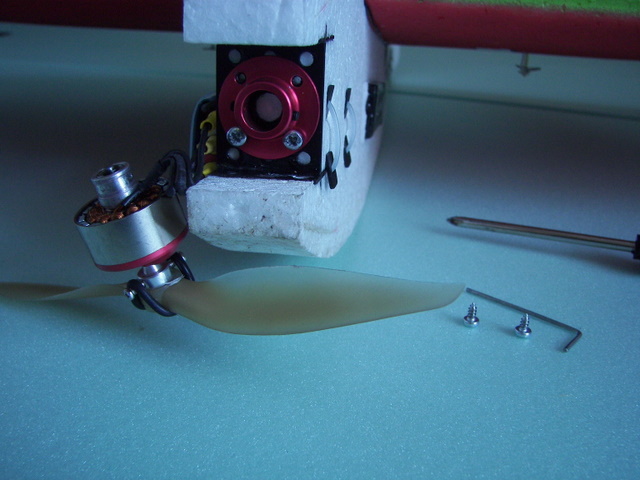

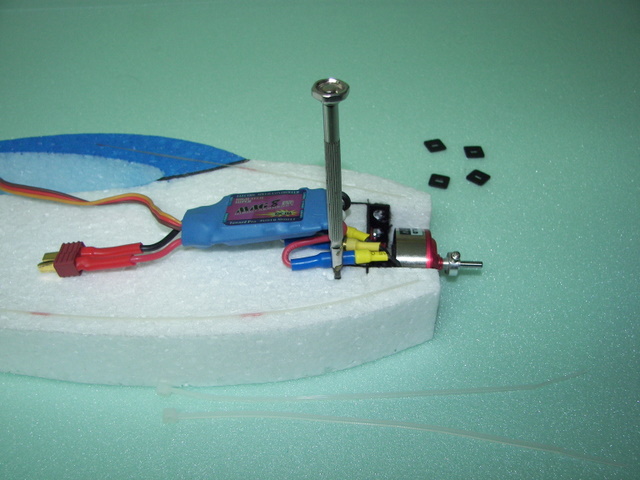

Silnik został przykręcony czterema małymi wkrętami.

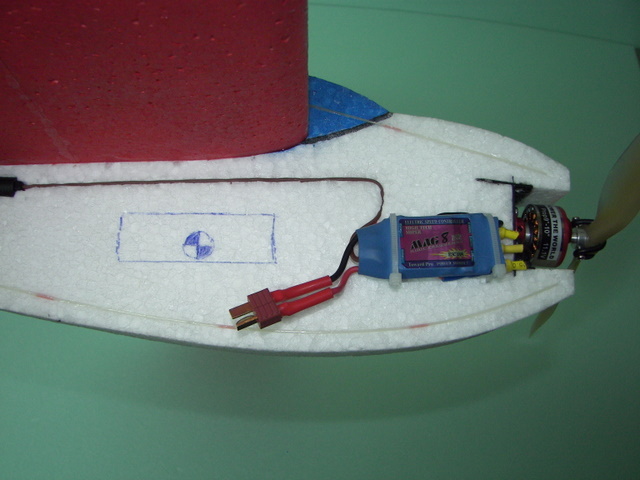

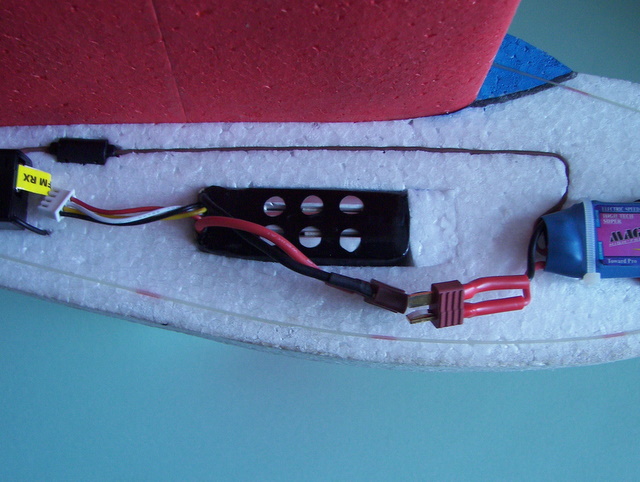

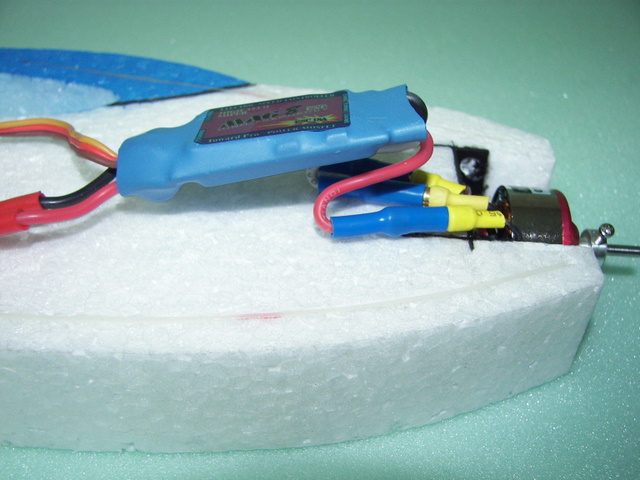

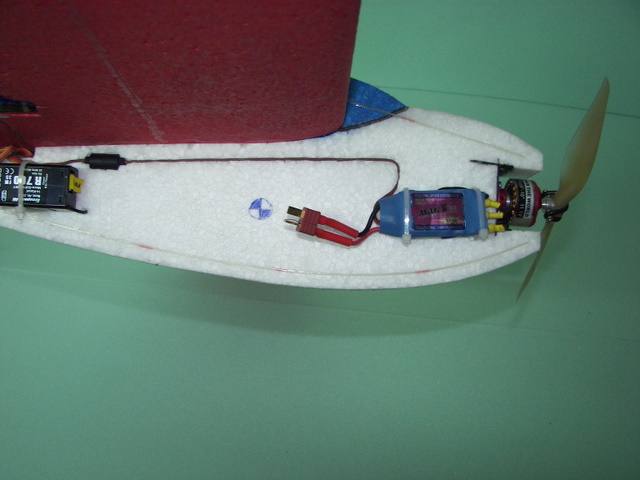

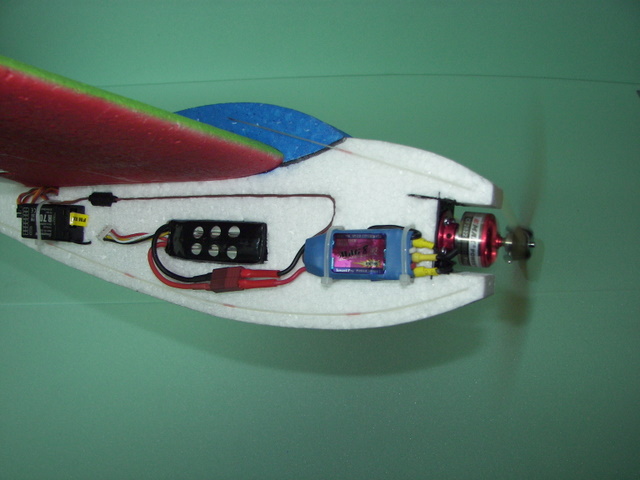

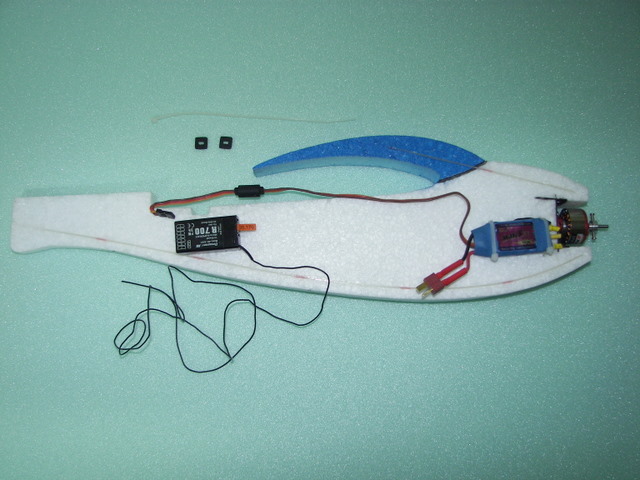

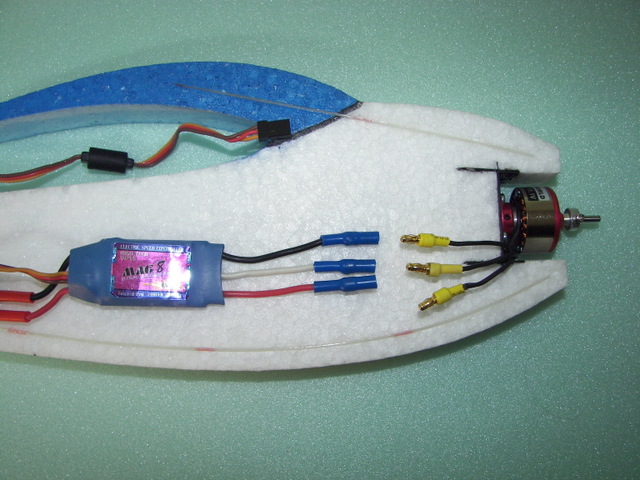

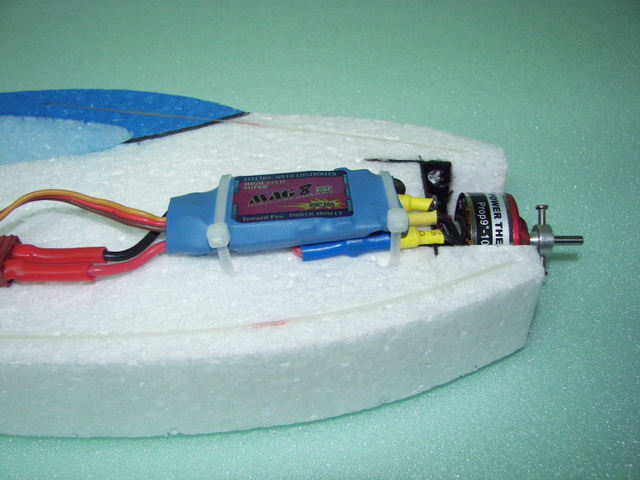

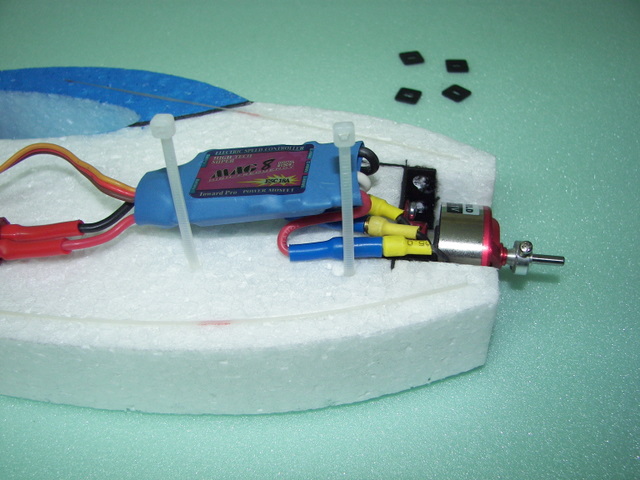

Regulator napięcia

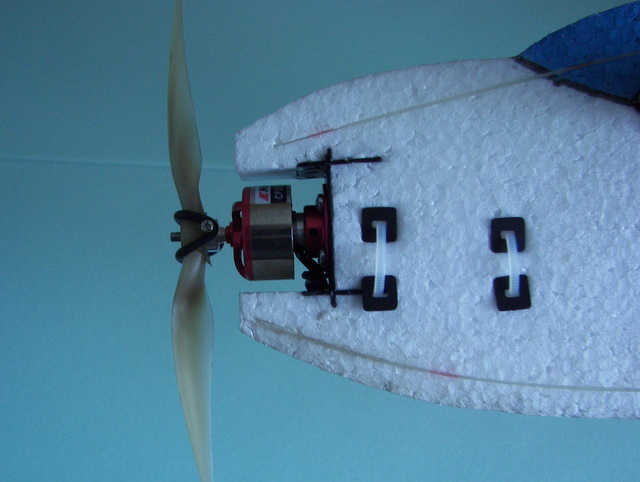

Regulator jest przymocowany dwoma opaskami.

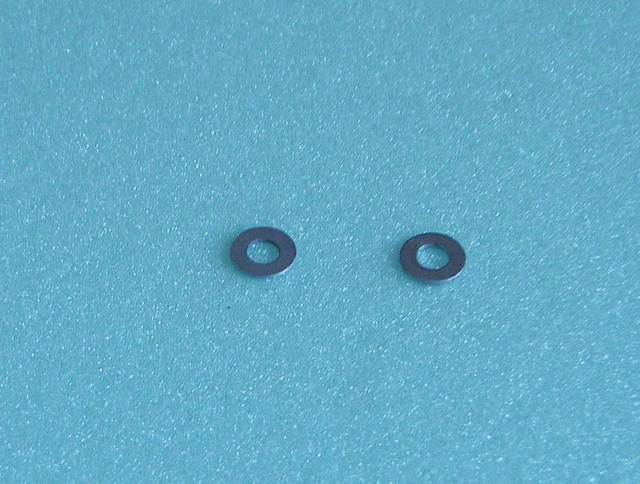

Podkładki z laminatu umieszczone po drugiej stronie kadłuba zabezpieczają przed wżynaniem się opasek w kadłub.

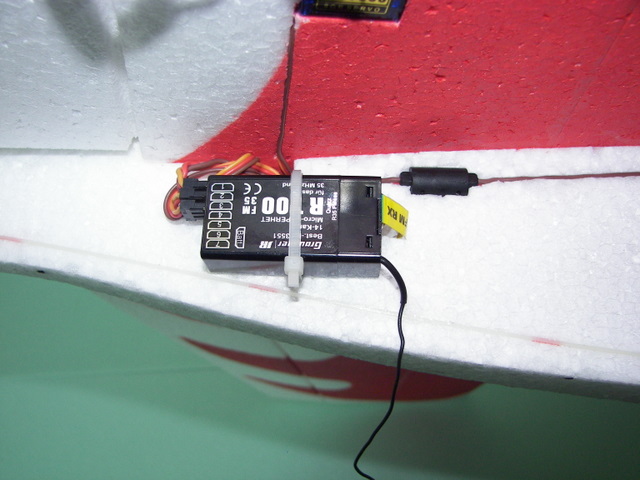

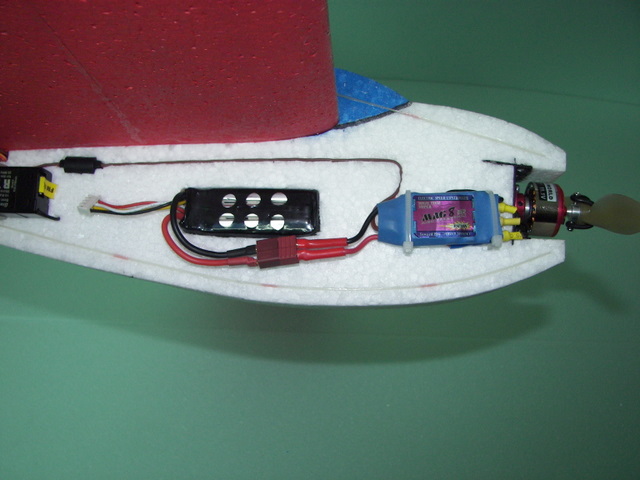

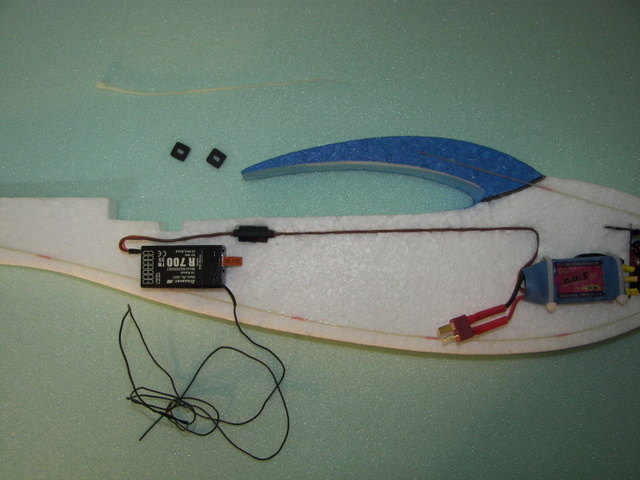

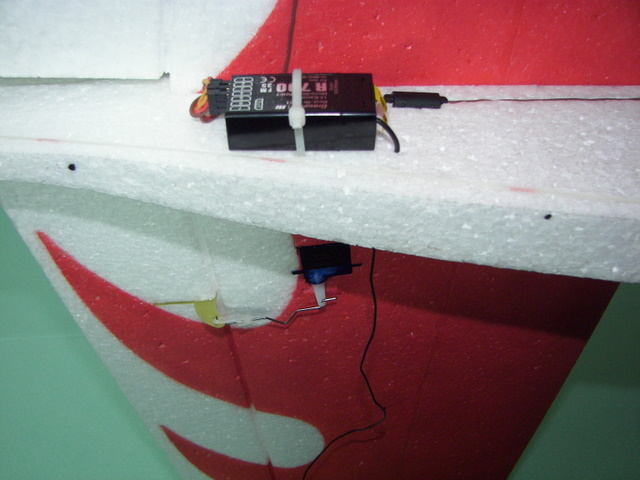

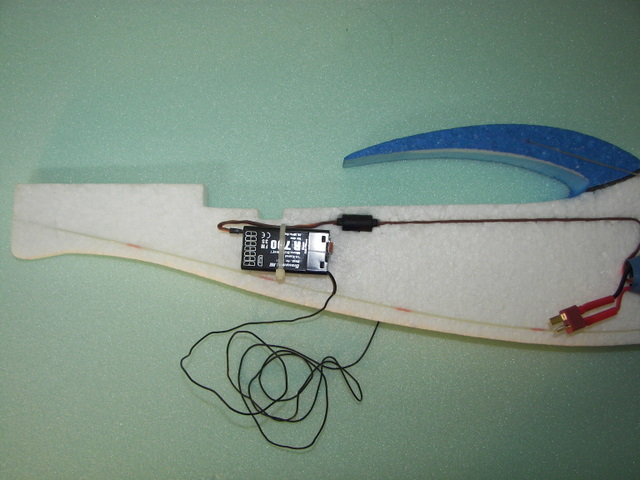

Odbiornik

Odbiornik jest przymocowany do kadłuba opaską zaciskową, podobnie jak regulator. Dla lepszej wizualizacji, wybrałem dużego Graupnera a dla skrócenia opisu budowy umieściłem go bezpośrednio na wierzchu kadłuba.

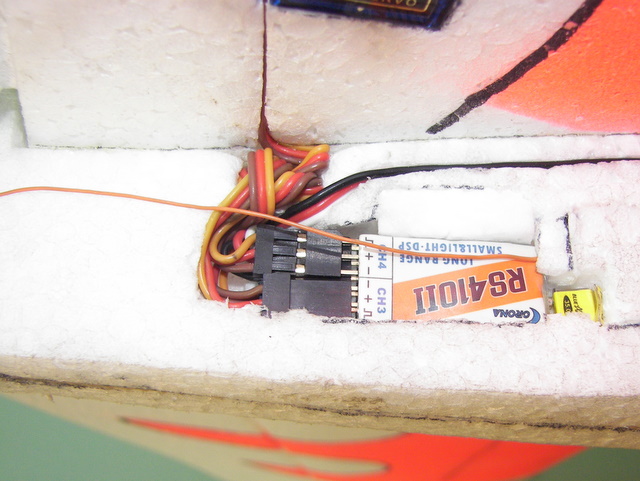

Leprze efekty uzyskamy zagłębiając odbiornik w kadłubie, wycinając gniazdo pod nim. Można dodatkowo przykleić go taśmą dwustronnie klejącą ale nie jest to konieczne.

Przewód łączący regulator z odbiornikiem wciśnięty jest w szczelinę zrobioną ostrym nożem do tapet.

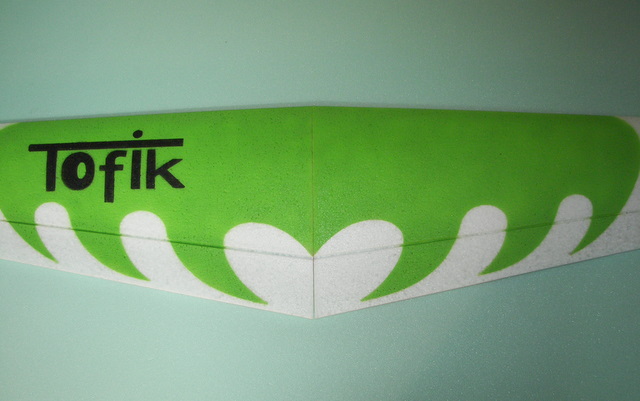

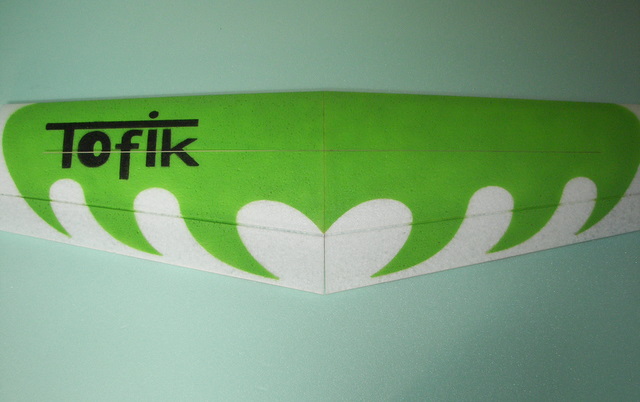

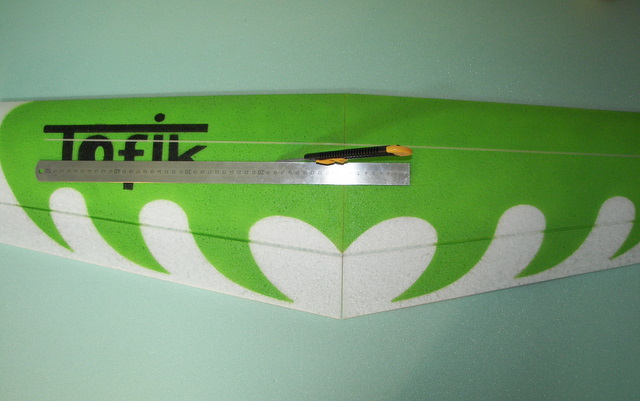

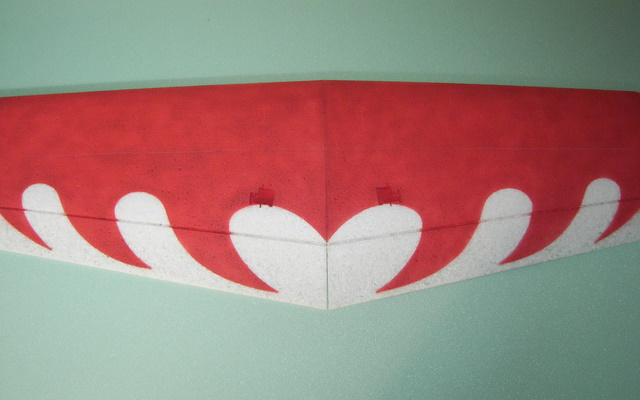

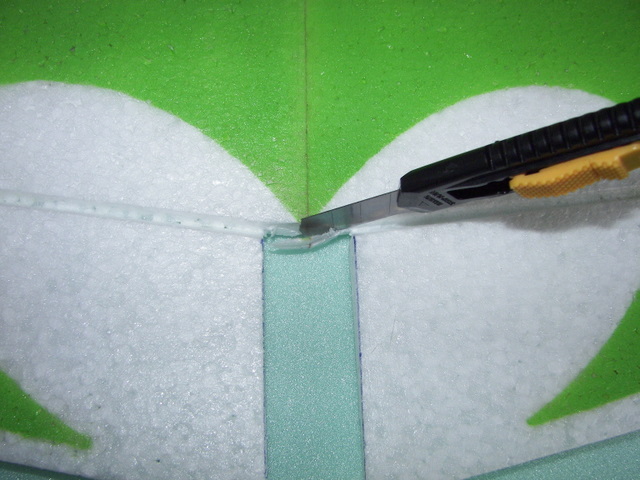

Skrzydło

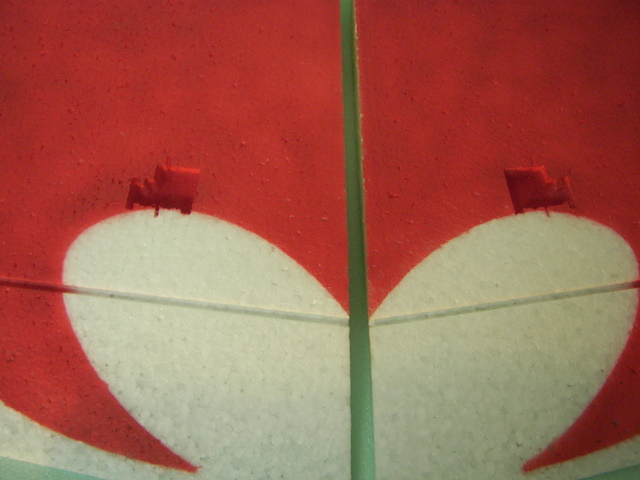

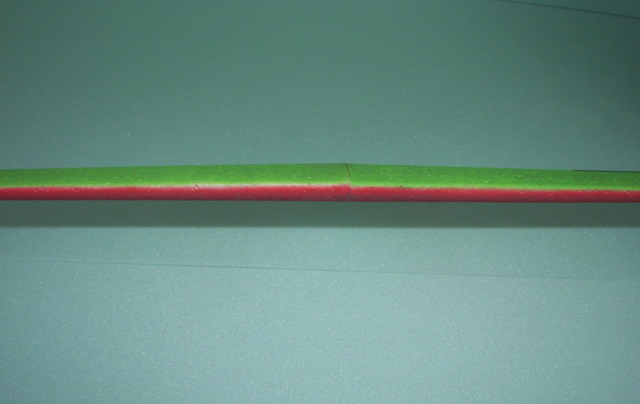

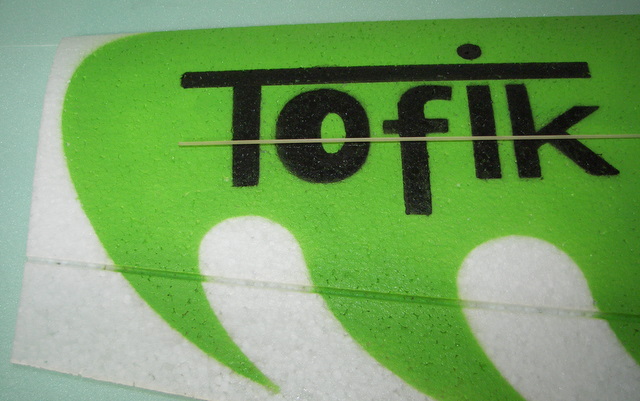

Po sklejeniu połówek skrzydła, trzeba je usztywnić przy pomocy płaskowników. Ponieważ płaskowniki są krótsze od skrzydła, należy umieścić je w jednakowych odległościach od końców płata. Aby to zrobić trzeba wykonać długie nacięcie. Ułatwi to posłużenie się stalową linijką. Odległość płaskownika od natarcie skrzydła jest widoczna na planie modelu (pdf), i wynosi 110mm.

Gdy płaskowniki będą w naciętych szczelinach z obu stron skrzydła. I po upewnieniu się że skrzydło nie uległo deformacji, można zalać szczeliny rzadkim klejem CA.

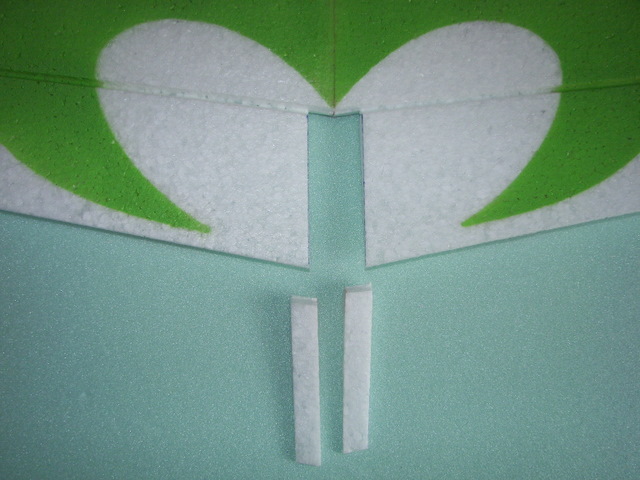

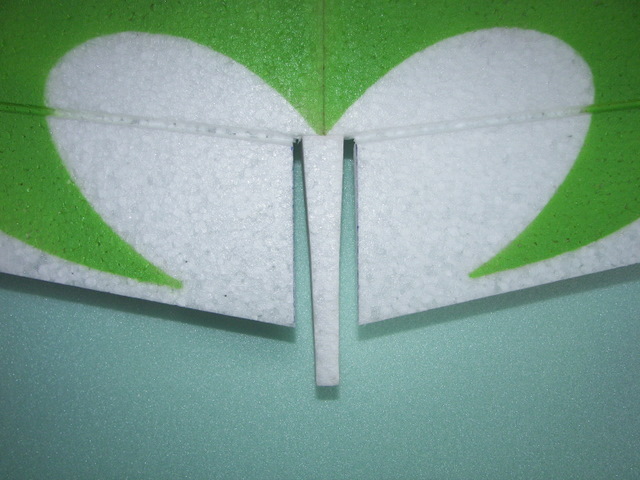

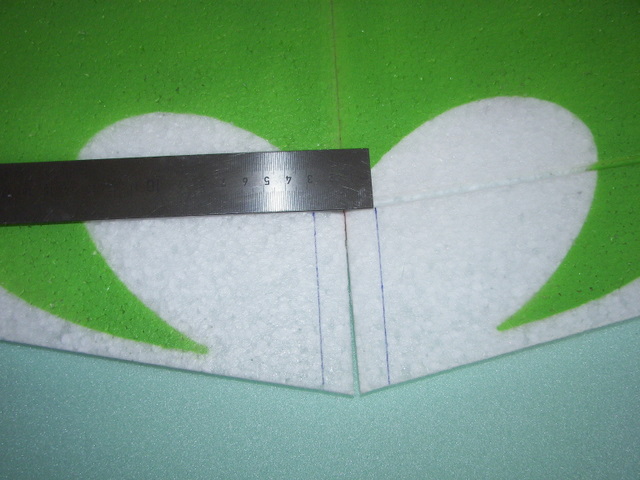

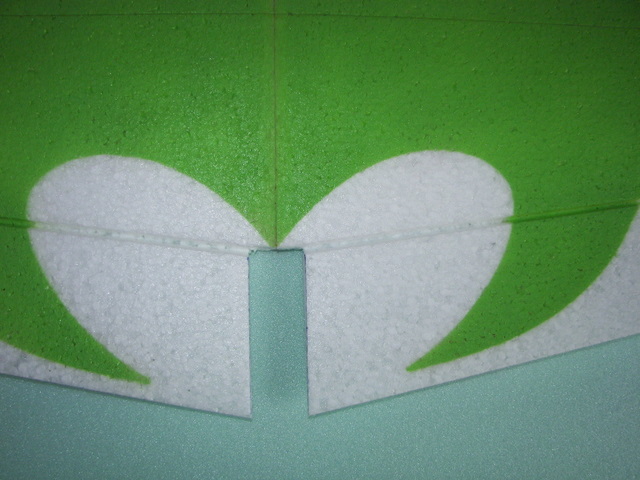

W centralnej części lotek trzeba wyciąć miejsce na kadłub. Wystarczy obciąć każdą lotkę o 15mm.

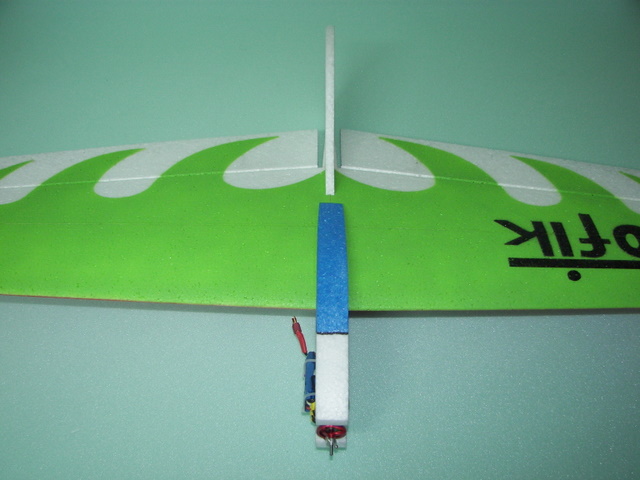

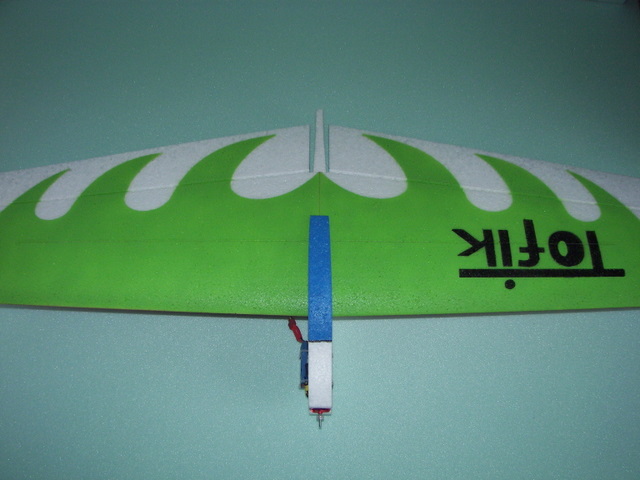

Teraz można przymierzyć skrzydło do kadłuba.

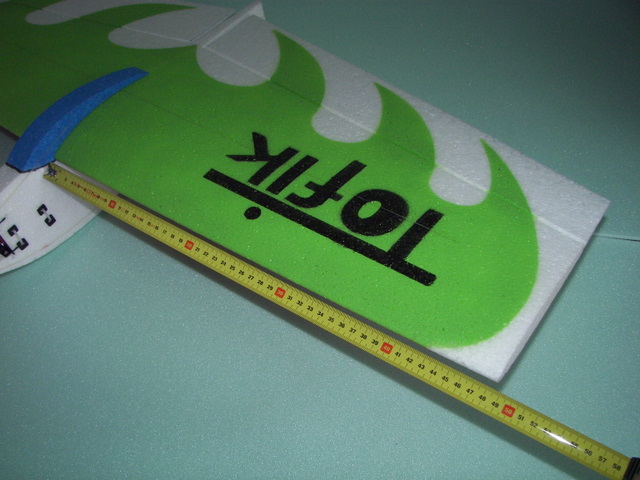

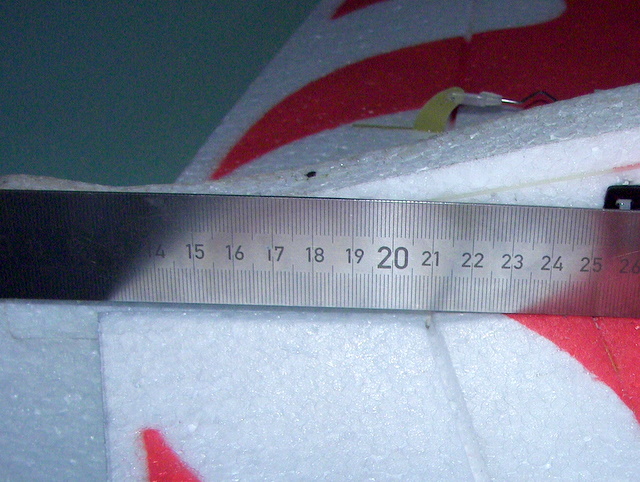

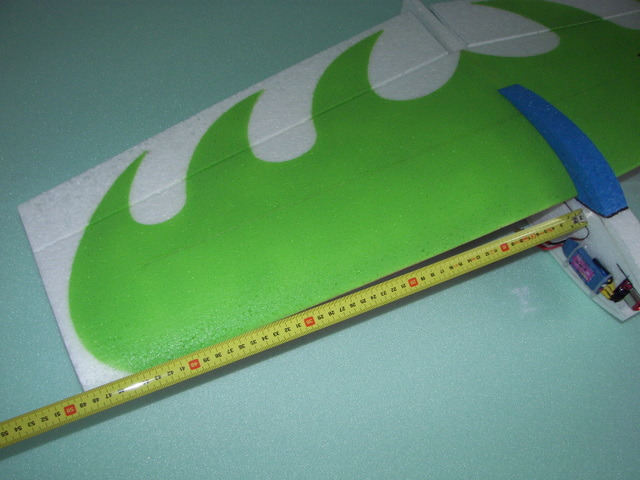

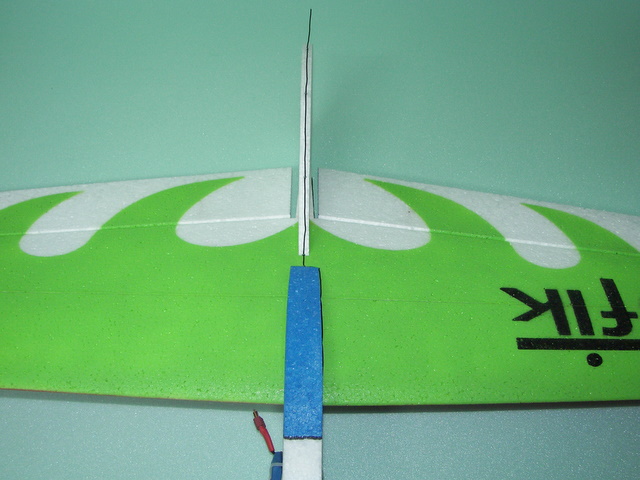

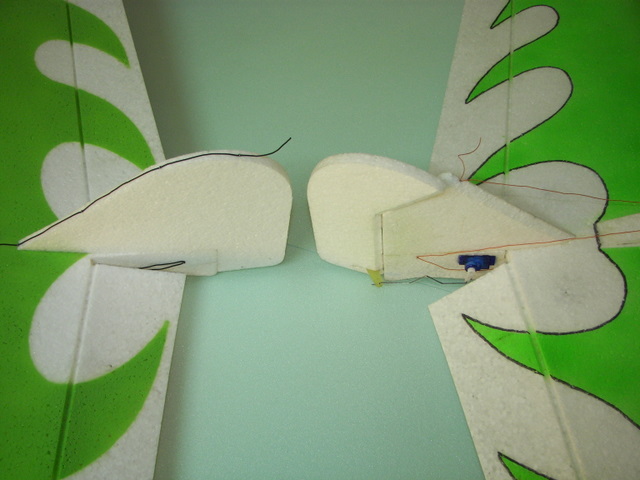

Zanim przykleimy skrzydło, trzeba ustawić je w równych odstępach od kadłuba.

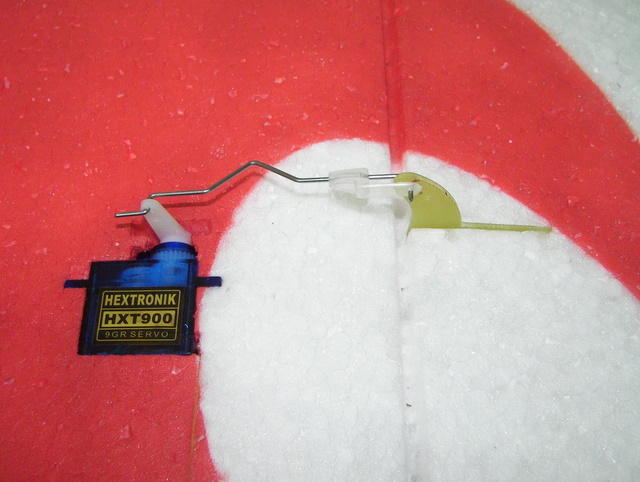

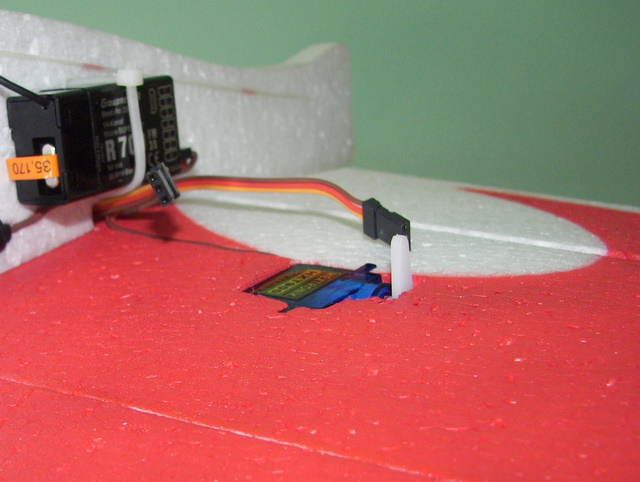

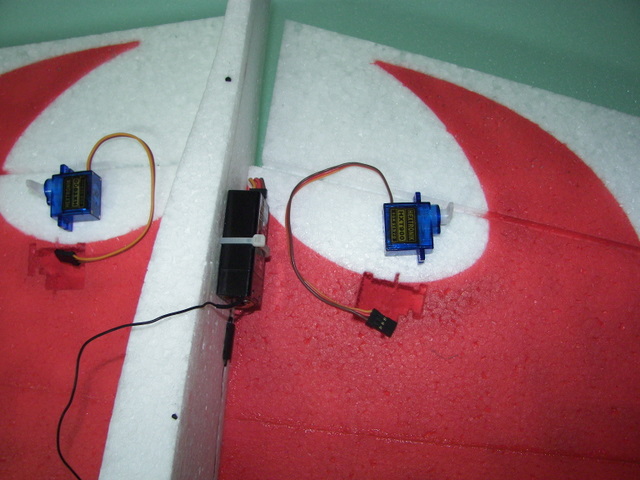

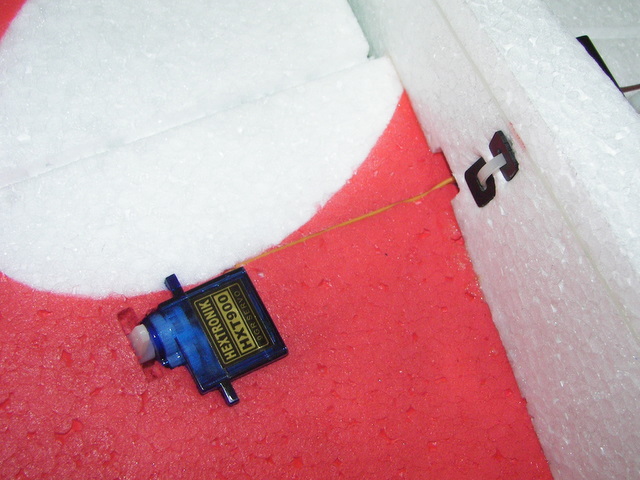

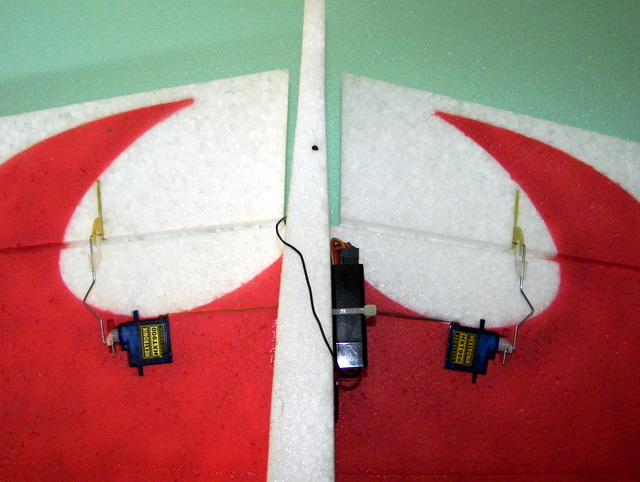

Serwomechanizmy

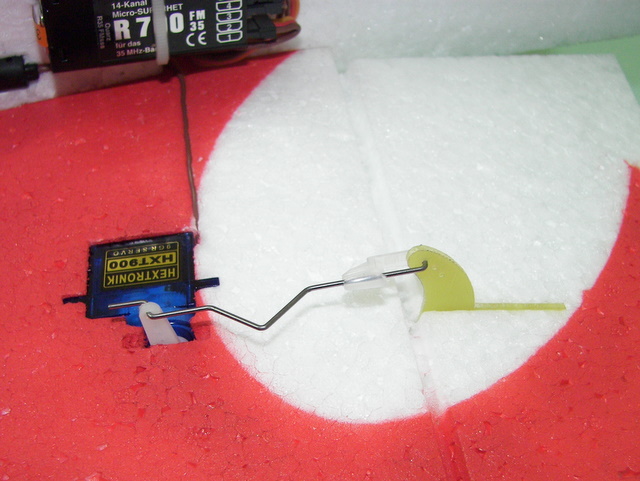

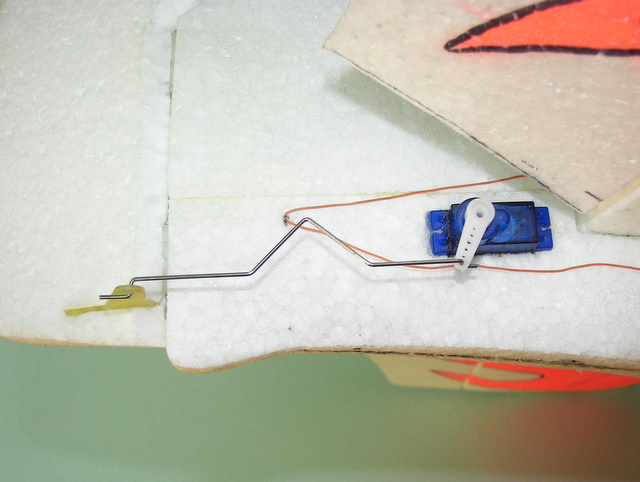

Serwa wciskamy w uprzednio wycięte gniazda. A przewody prowadzimy w nacięciach wykonanych ostrym nożem. Podłączamy zasilania i sprawdzamy czy dźwignie serwomechanizmów wychylają się w odpowiednich kierunkach. W razie potrzeby należy przestawić rewers z nadajniku lub zamienić serwa miejscami, jeśli jest to konieczne. Nadajnik musi mieć funkcję  MIX – klapo – lotek, czyli układu latającego skrzydła. Jeśli nie ma, wówczas trzeba zastosować mikser elektroniczny. Można taki kupić w sklepie modelarskim lub na Allegro w cenie 20 – 30zł. Serwa trzeba zabezpieczyć przed przesunięciem kilkoma kroplami kleju polimerowego ( do styropianu ). Ale dopiero wtedy gdy będziemy pewni, że dźwignie serw wychylają się w odpowiednich kierunkach i są ustawione prawidłowo ( nietrymowanie w pozycji – neutrum). Najlepiej zrobić to dopiero po oblataniu modelu.

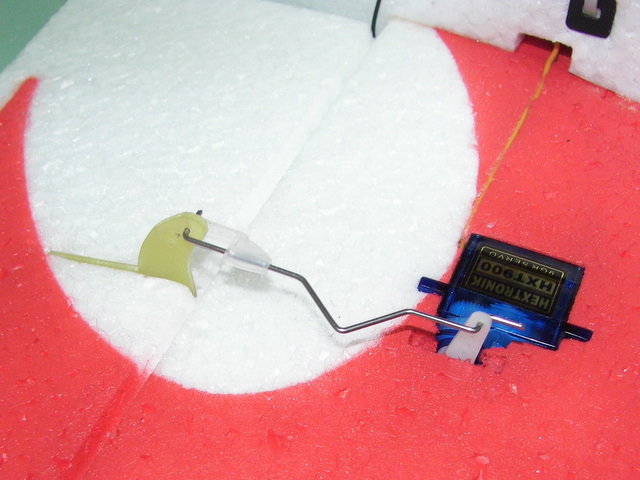

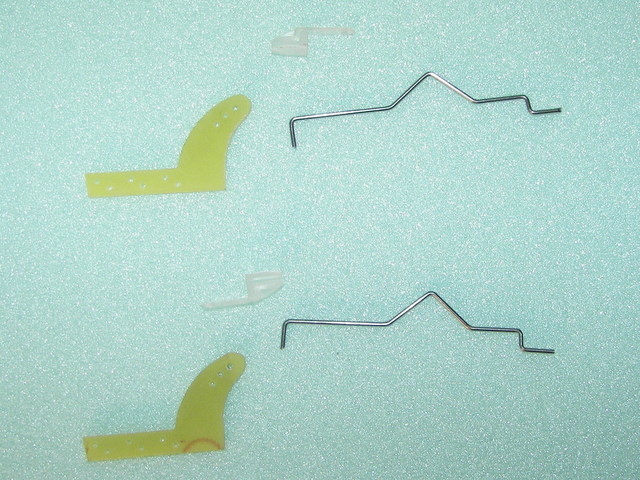

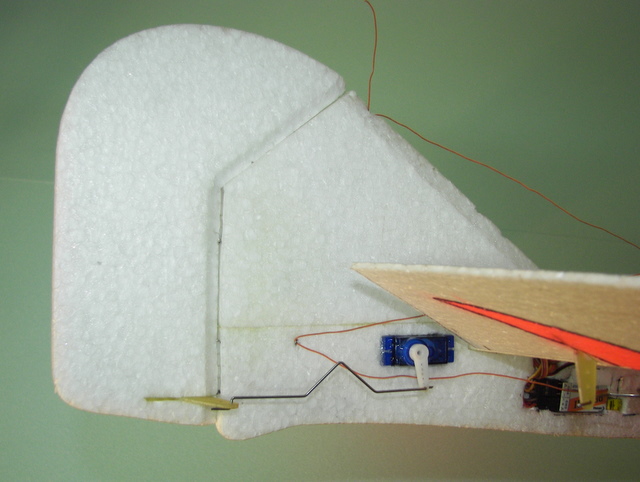

Popychacz dźwigni steru wykonany jest z wygiętego pręta stalowego fi. 1mm.  I zabezpieczony przed wypadnięciem plastykowym snapem. Koniec drutu po obcięciu obcinaczkami trochę się spłaszcza.  Aby bez oporu wszedł w otwór dźwigni, trzeba go trochę opiłować pilnikiem.

Dźwignie steru wycięto z laminatu o grubości – 1.5mm. Sposób montażu dźwigni, pokazują zdjęcia. Ważne aby były wklejone pod kątem prostym, do wewnętrznej krawędzi lotki.

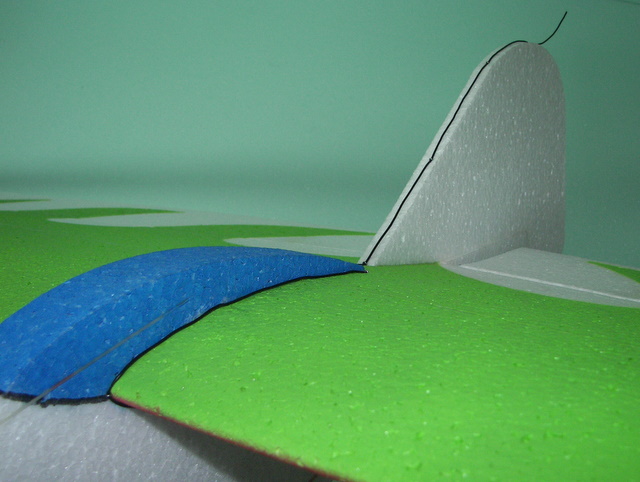

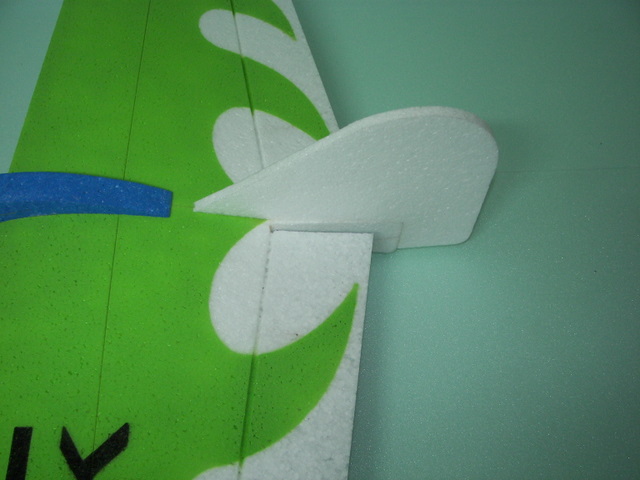

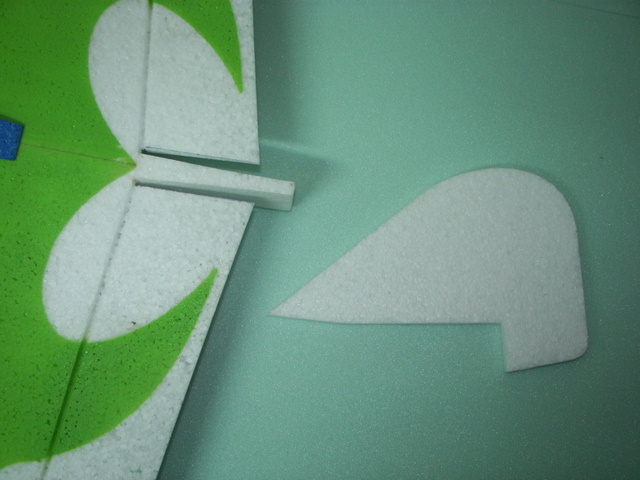

Ster kierunku

Ster jest atrapą wyciętą z płytki epp o grubości 10mm.

Bardziej ambitni modelarze mogą go przeciąć i zamontować dodatkowe serwo. Jednak nie jest to konieczne, ponieważ Tofik i bez serwa steru kierunku lata dobrze

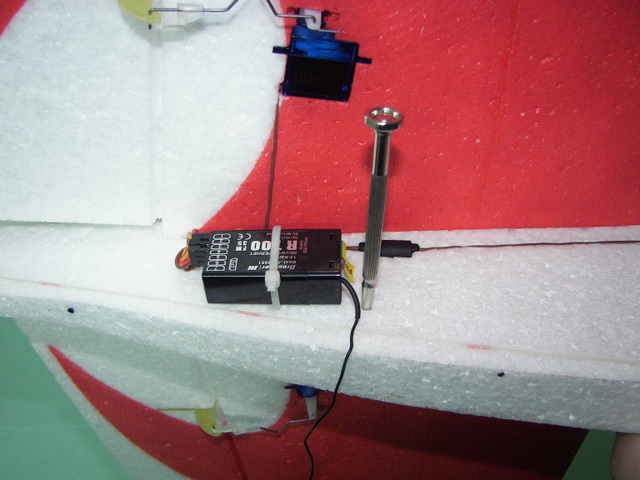

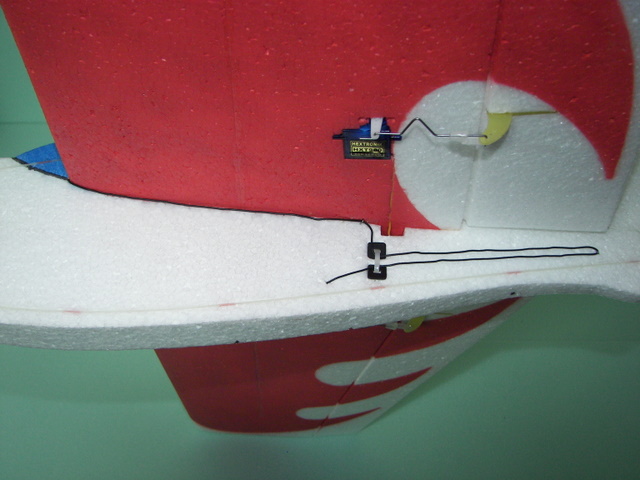

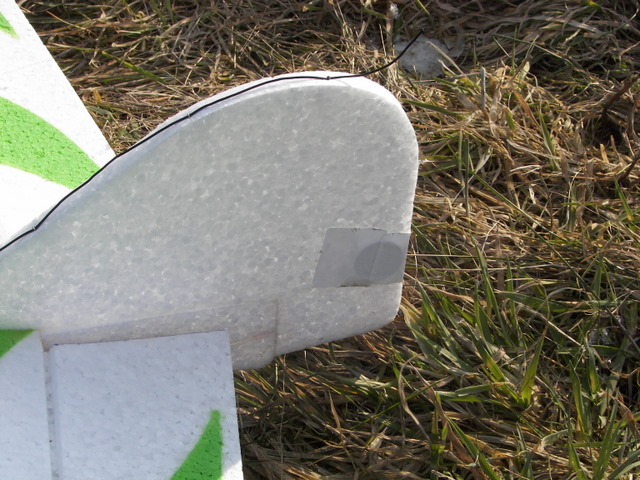

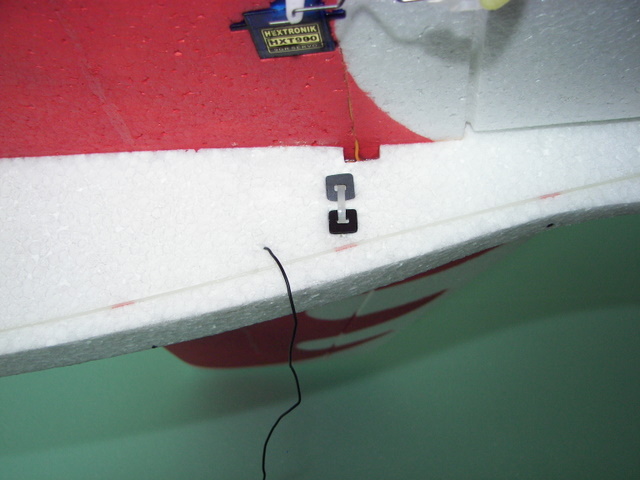

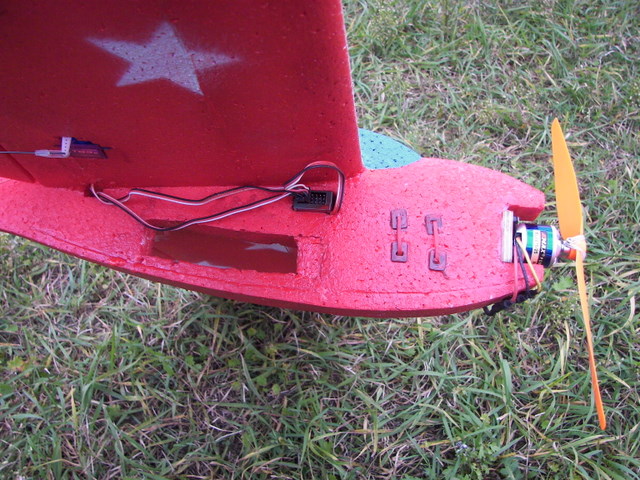

Antena odbiornika

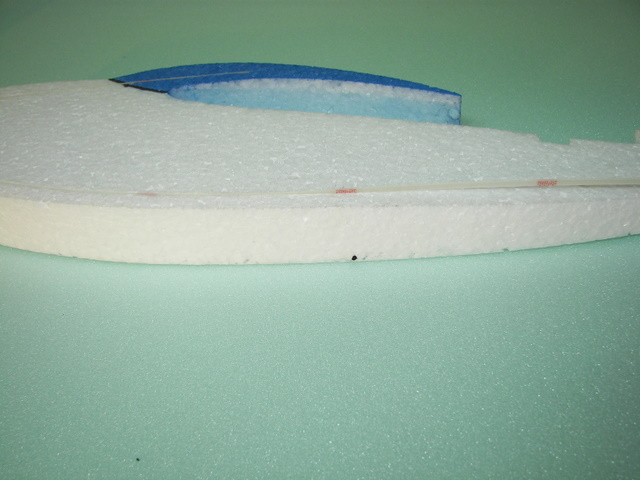

Antena odbiornika jest przepchnięta na drugą stronę kadłuba.

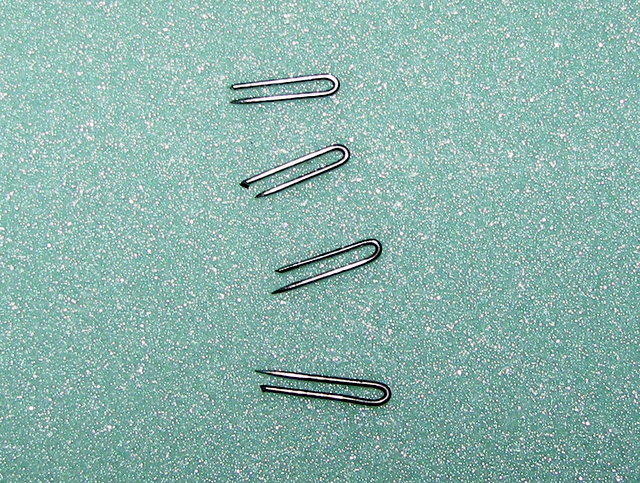

I prowadzona wzdłuż modelu, przy pomocy skobli wykonanych ze szpilek krawieckich.

Skobelki są wciśnięte bez kleju, co zabezpiecza antenę przed rozerwaniem w czasie kraksy.

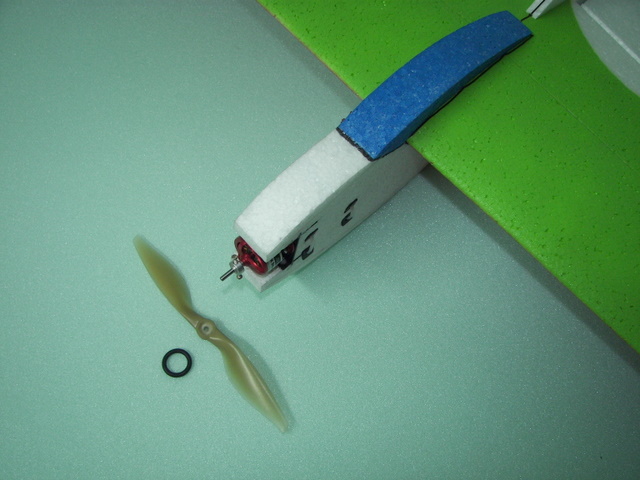

Śmigło

Do modelu zastosowałem śmigło: APC – 7×4

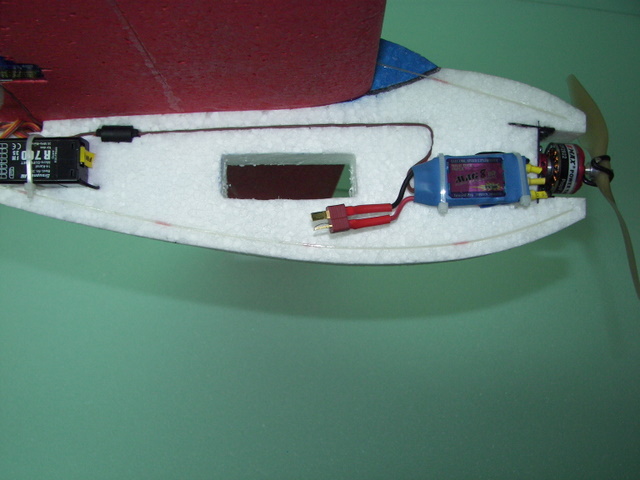

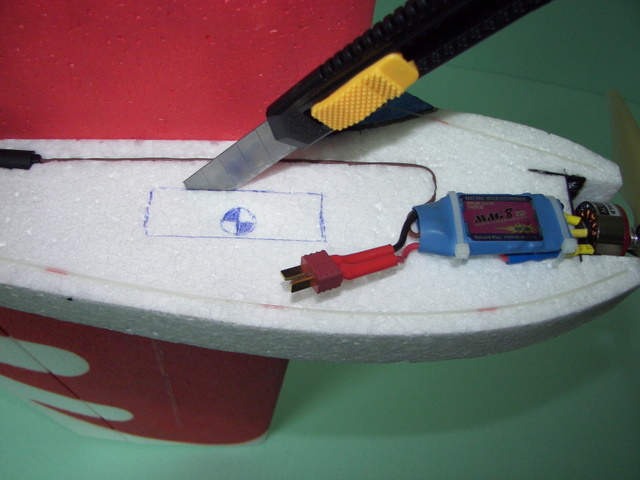

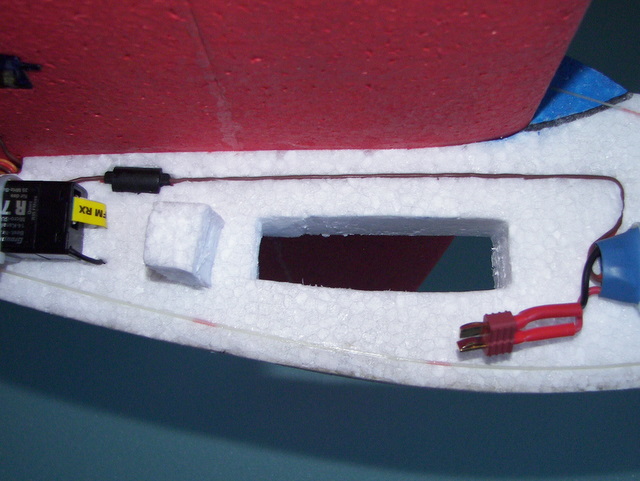

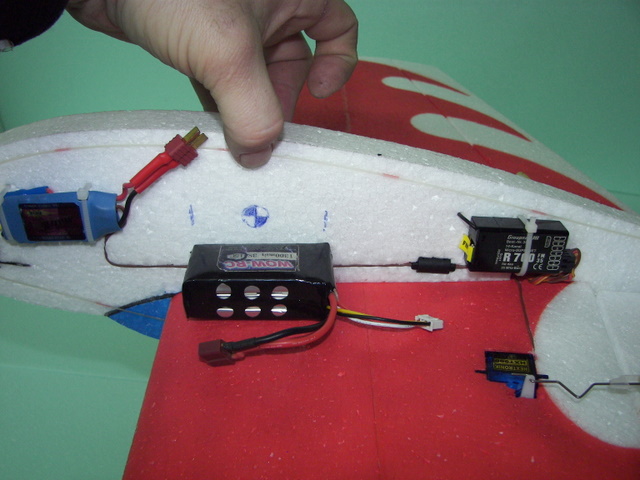

Akumulator

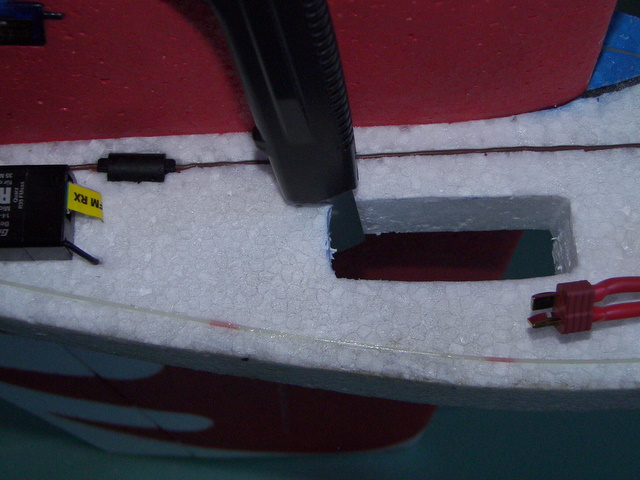

Mocowanie akumulatora jest ostatnim etapem budowy modelu, i wiąże się ze znalezieniem środka ciężkości. Znajduje się on w odległości 175mm (+/-5mm) licząc od początku kadłuba.

Otwór powinien być mniejszy od wymiarów akumulatora.

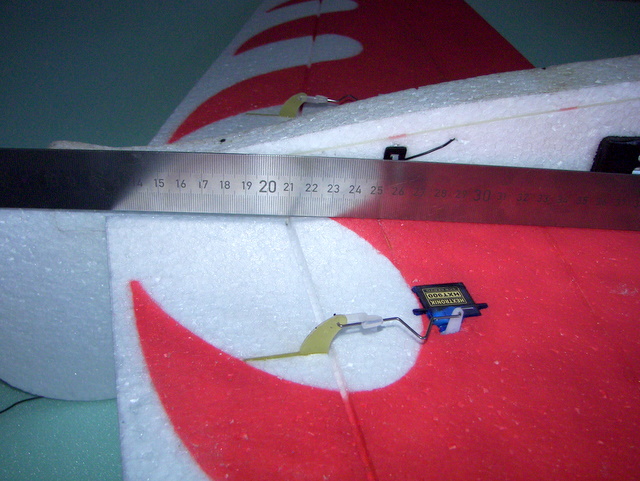

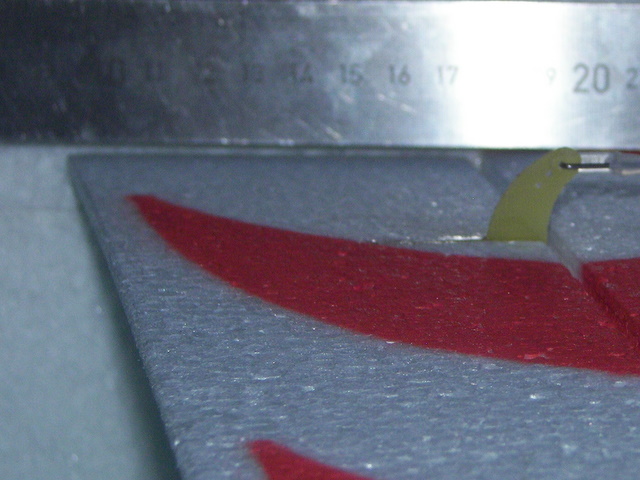

Lotki do pierwszego lotu powinny być ustawiane tak, jak na zdjęciu.

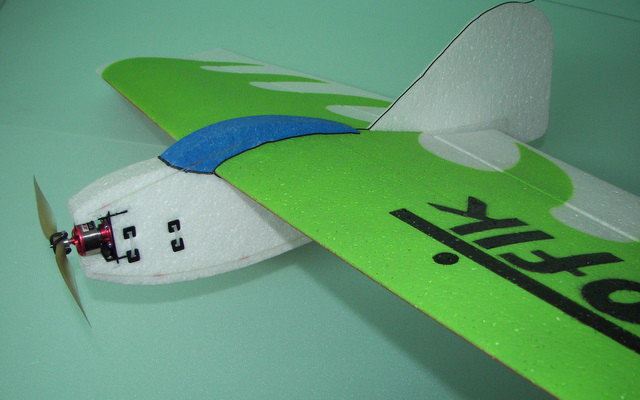

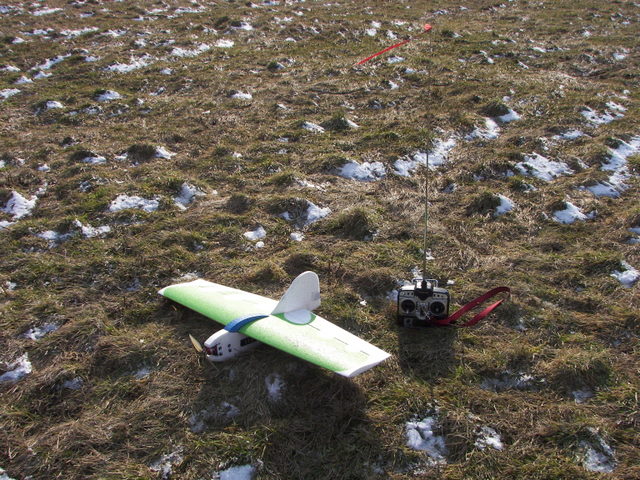

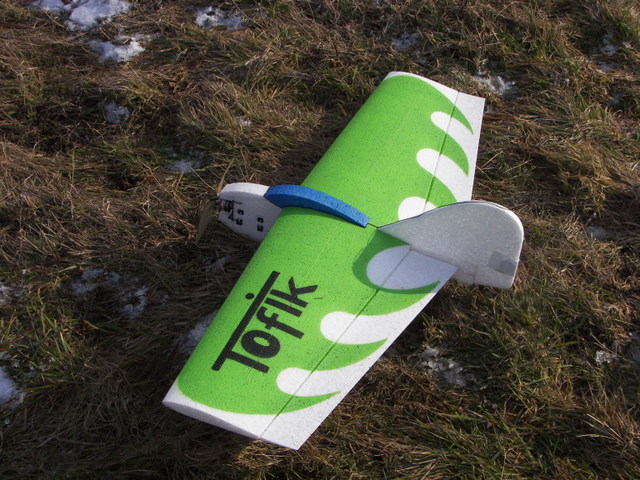

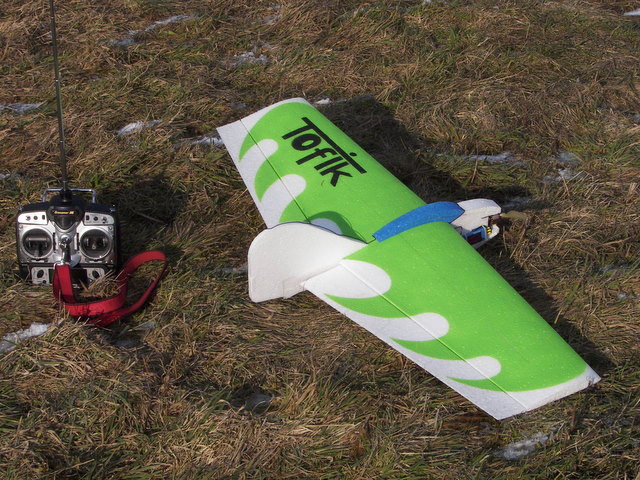

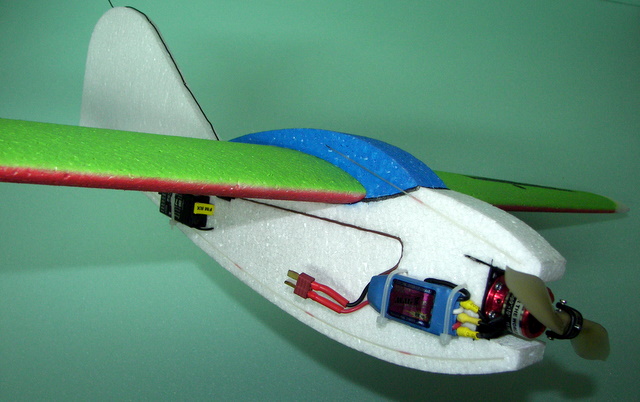

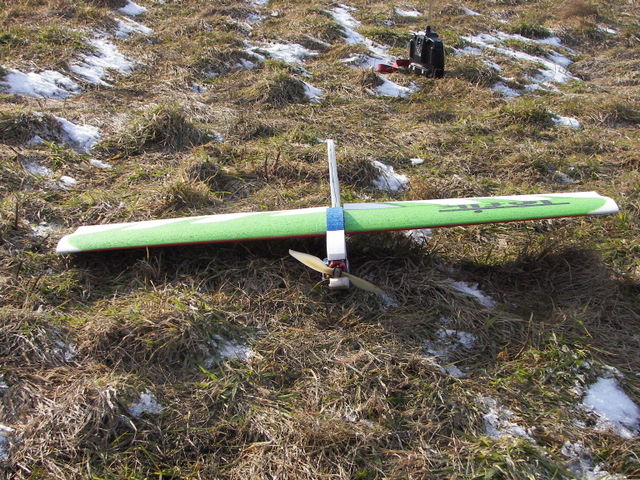

Model gotowy do lotu.

Wyposażenie modelu :
Silnik: 3f – EMAX CF – 2812 / 2822
Serwa: Hextronik – 900 (hxt900 9gram)
Odbiornik: Graupner 7k
Regulator: 18 Amper
Pakiet: 1300 mAh, 3S, 15C
Śmigło: APC – 7×4

Wymiary modelu :
Rozpiętość – 1000mm
Długość – 515mm

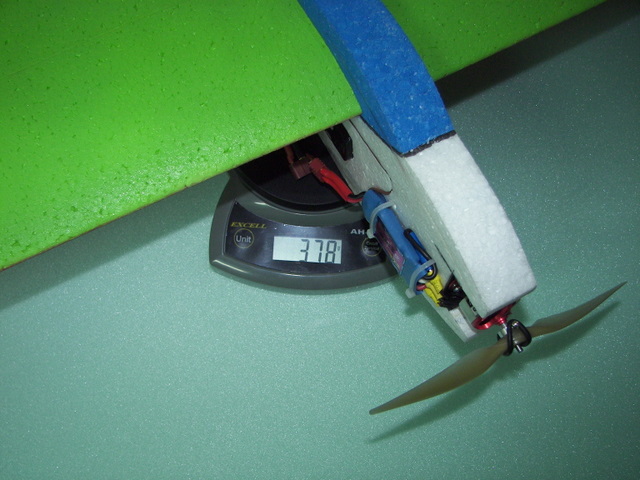

Waga do lotu – 380g.
Powierzchnia skrzydeł – 25.6dm2

Plan modelu

Plam modelu Tofik – 1000mm plik PDF

Plam modelu Tofik – w skali 1 do 1 – plik DXF –

Oblatywanie modelu.

Proces oblatywania modelu trzeba podzielić na dwa etapy.

1 – Wyważenie – doprowadzenie do prawidłowego lotu ślizgowego z wyłączonym silnikiem i miękkim lądowaniem.

2 – Ustawienie skłonu silnika – po włączeniu silnika model powinien lecieć poziomo lub nieznacznie wzbijać się do góry.

Wyważenie

Dokładne (precyzyjne) wyważenie modelu trzeba zrobić metodą prób i błędów. Jeśli model po rzuceniu z ręki zaczyna spadać dziobem na ziemię – to trzeba dołożyć balast na ogon. Jeśli wzbija się mocno do góry, wytraca prędkość a następnie spada bezwładnie dziobem w dół ( robi pompkę), – to oznacza że model jest za ciężki na ogonie i trzeba dodać balastu na dziób.

W tym przypadku model rzucony z ręki pod wiatr z wyłączonym silnikiem przelatywał płasko ( bez pompowania) 10 – 12 metrów. I słabo reagując na stery spadał dziobem na ziemię. To stanowczo za mała odległość. Po przyklejeniu, przy pomocy naklejki monety 5-cio złotowej na ogonie, Tofik zaczął przelatywać odległość 25 – 30 metrów, dobrze reagować na ruchy sterów i miękko lądować

Oczywiście model nie może latać z przyklejoną monetą na ogonie. Jest to niepotrzebny balast. Aby temu zapobiec wystarczy przesunąć akumulator do tyłu.

Ustawienie skłonu silnika

Jeśli po włączeniu silnika podczas lotu, model zaczyna zadzierać dziób do góry i szybko nabierać wysokości, – to trzeba zmienić skłon silnika podkładając podkładki pod silnik w miejscu górnych otworów mocujących. Jeśli szybko opada w dół – to trzeba podkładki podłożyć pod dolne otwory.

W tym przypadku model po włączeniu silnika zaczął mocno nabierać wysokości i wymagał podłożenia podkładek pod górne otwory mocujące silnik.

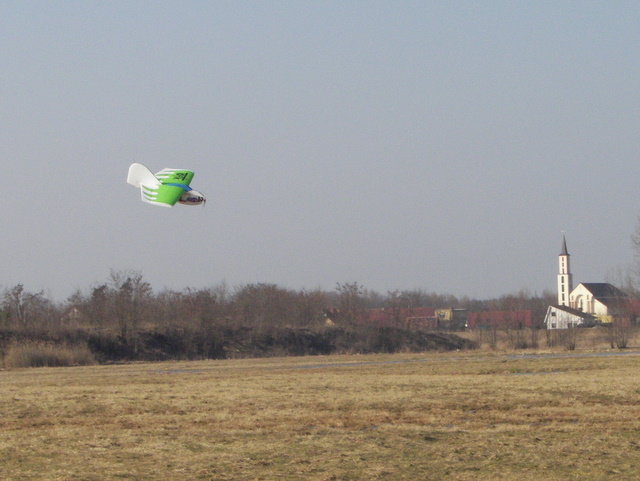

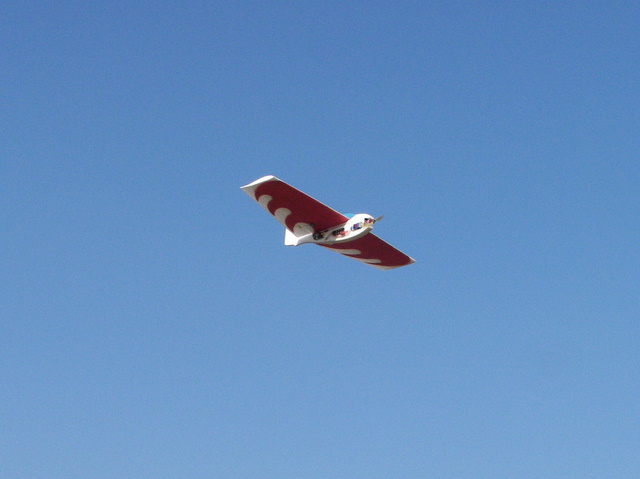

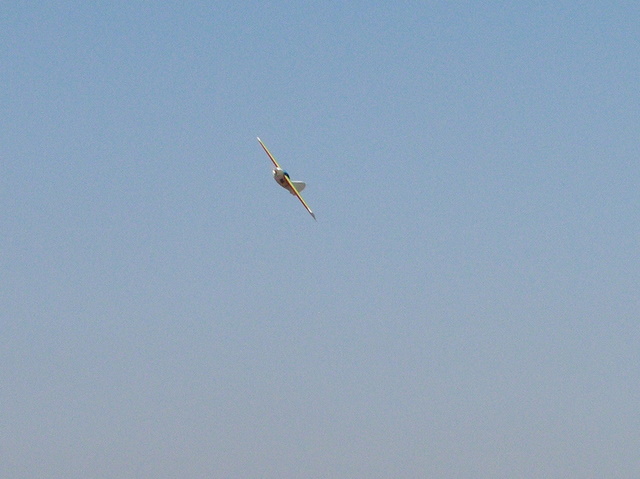

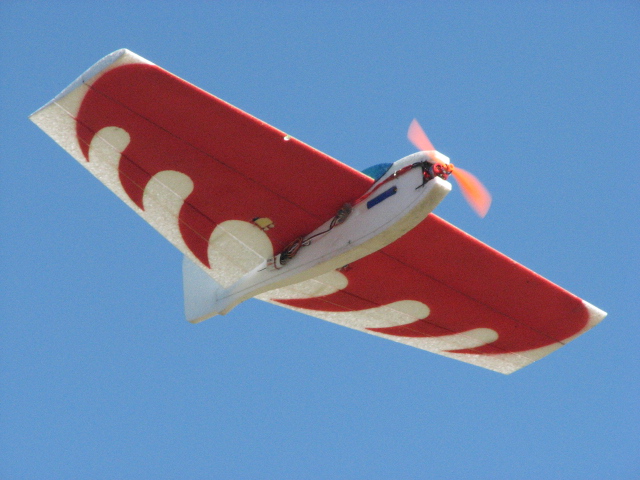

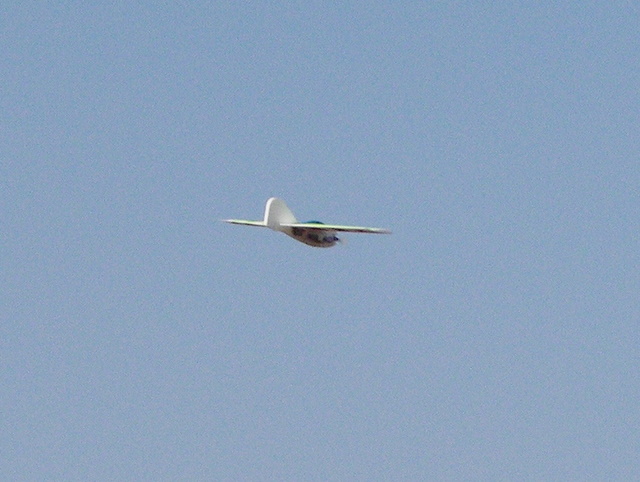

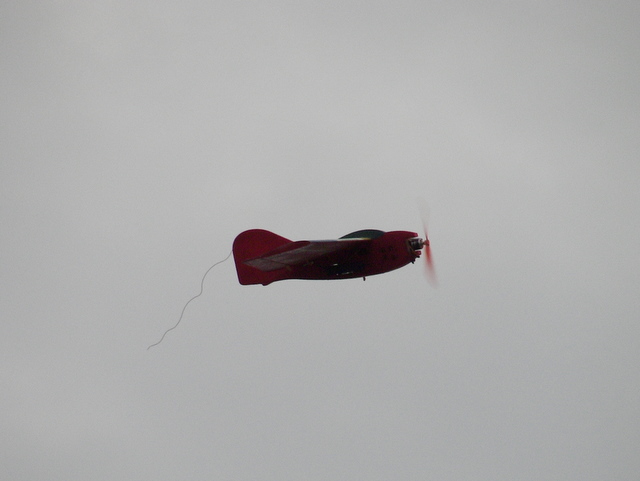

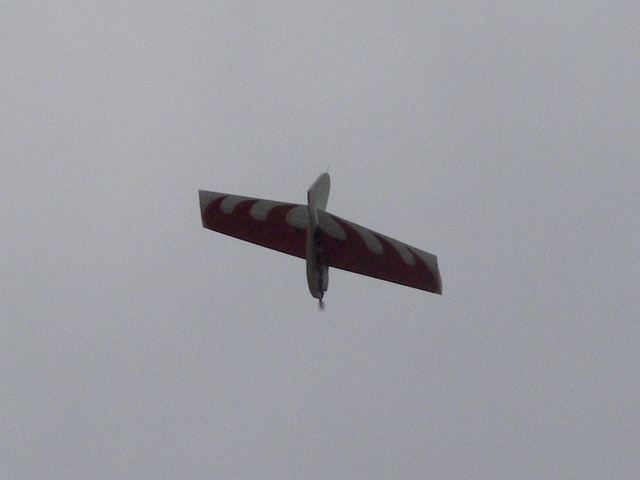

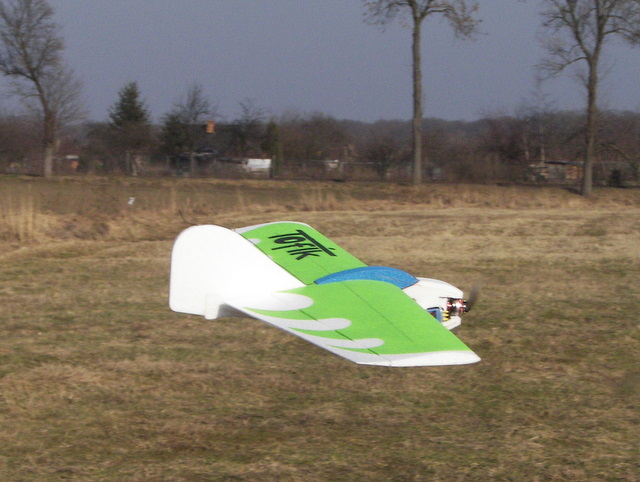

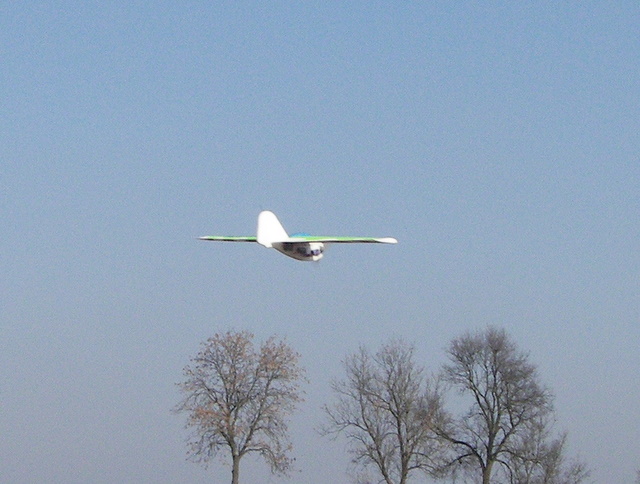

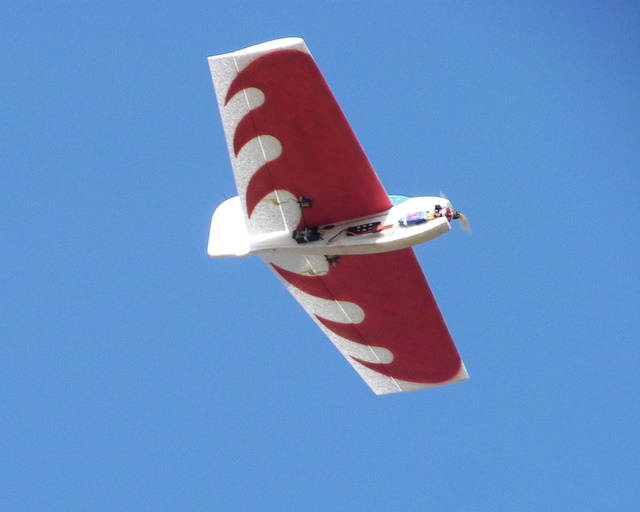

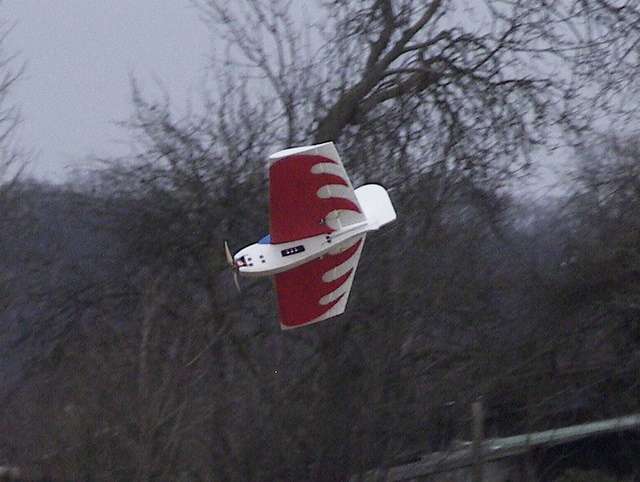

Zdjęcia z pierwszego lotu.

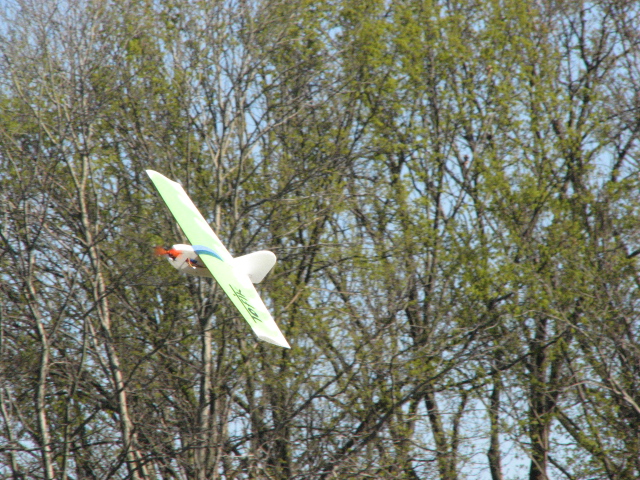

Zdjęcia z następnego  lotu.

Pozdrawiam Leon

—–

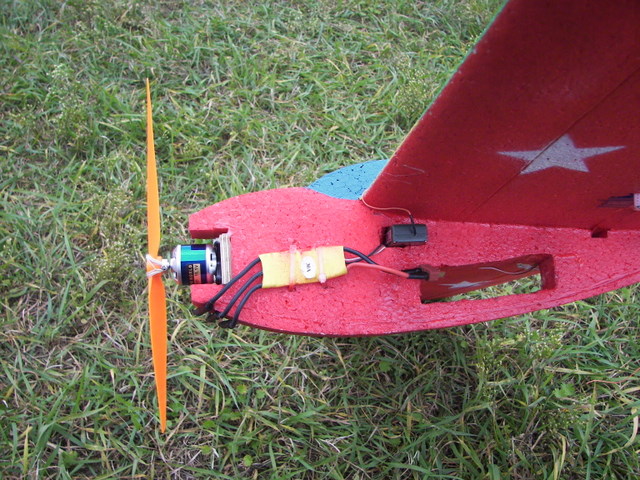

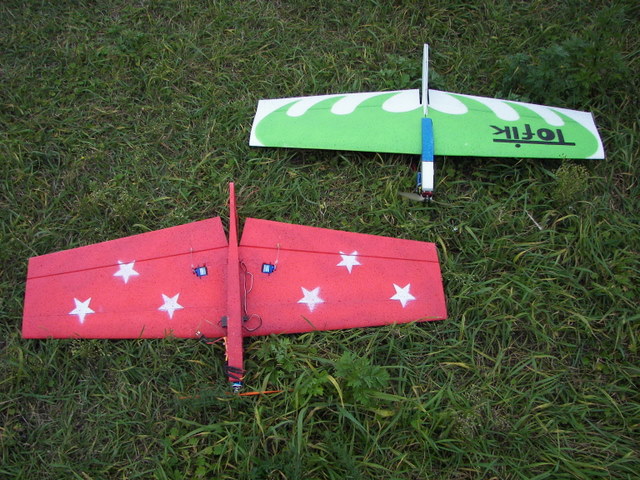

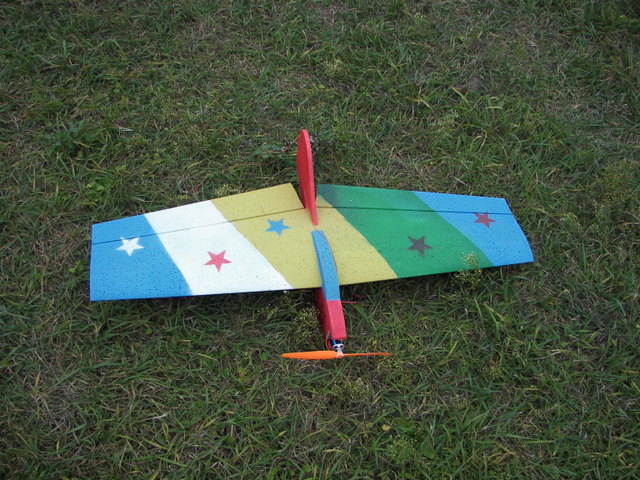

Tofik – w wykonaniu Wiktora z Warszawy.

Co do wyposażenia mój Tofik jest raczej „light”:

– silnik EMAX C2805 (trzeba było mocno pochylić silnik w dół – dwie podkładki 0.7 mm)

– Śmigło GWS 7X6 SF

– regulator Turnigy Plush-10A

– akumulator Turnigy 2 cell 800mAh

– 2 serwa HXT900

– odbiornik Assan 6 kanałów.

—–

Model Łukasza z Krakowa.

 silnik E Max CF 2822

regler Wow RC 30 A (za duży ale akurat taki był w szufladzie)

serwa HXT 900

odbiornik Corona 2.4

aku Rinho 1050 3S

—–

Model Janka z Nowej Soli







————-

Tofik z uszami – w wykonaniu  Andrzeja z Nysy,
Do lotu:
motor: E-Max GF2822
Reg: Redox 20A
aku: 3cele 1800mAh
odbiornik: V8R7-II
fotki w załączniku
PS. super szybuje przy wietrze na tym aku co w specyfikacji
ponad 40 minut bo po tym czasie przestałem wykonywać pomiar
długości lotu, po zakończeniu latania na celach pozostał 3,76V.


————
