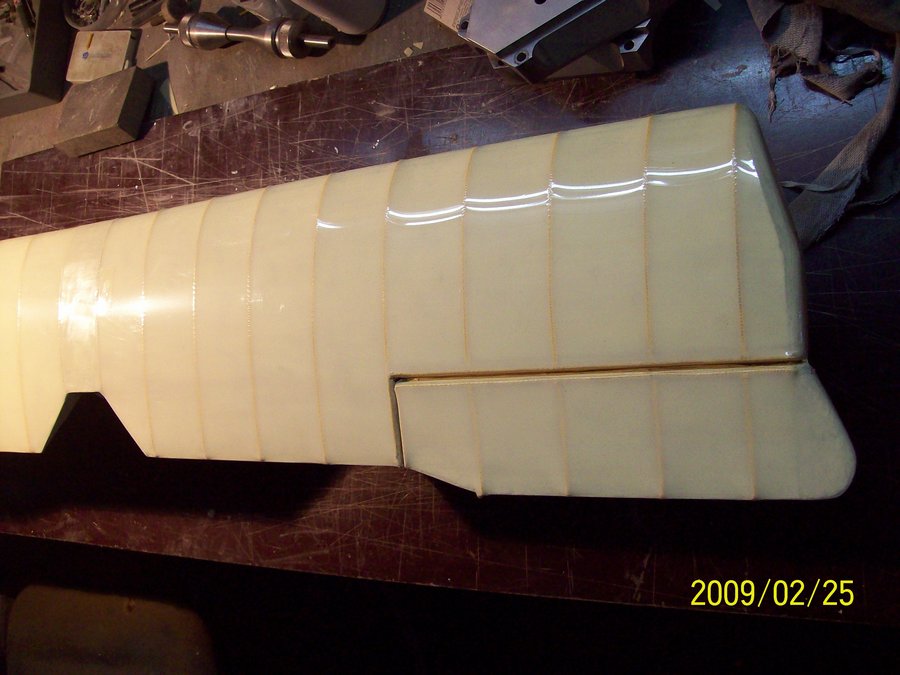

Skrzydło o rdzeniu styropianowym kryte fornirem i folią modelarską z imitacją żeber.

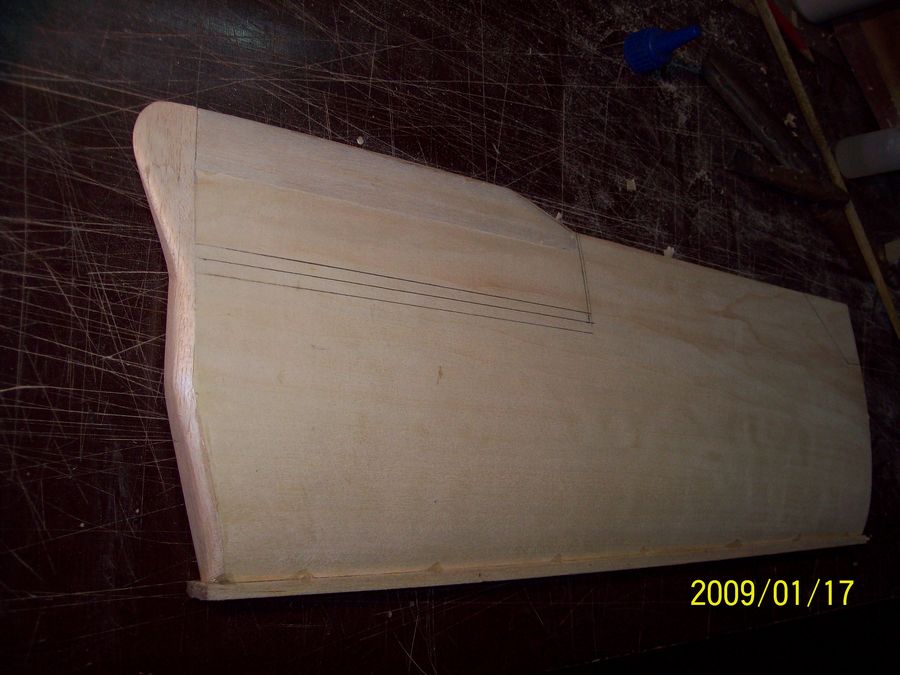

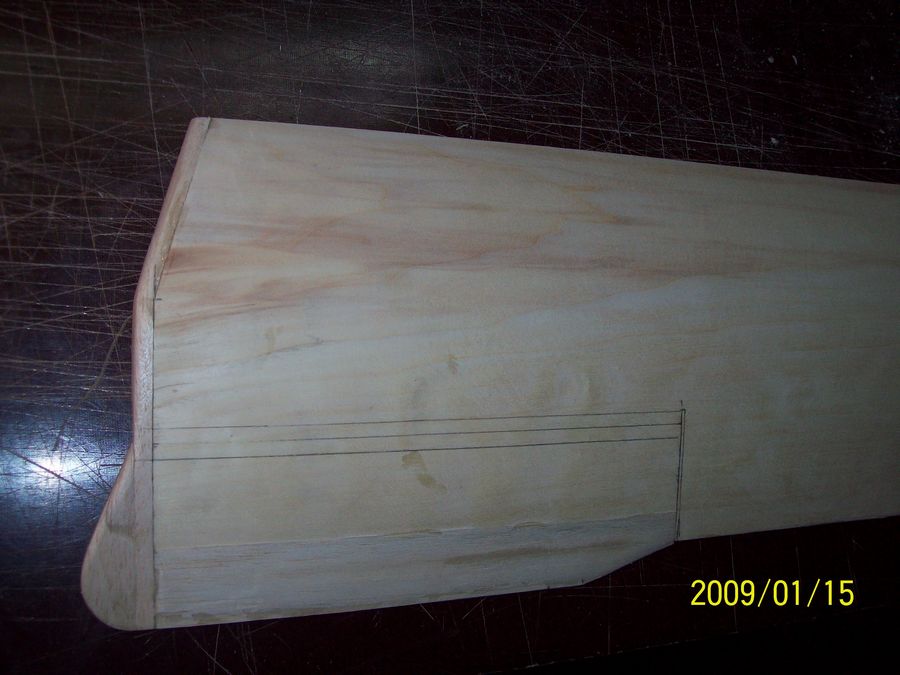

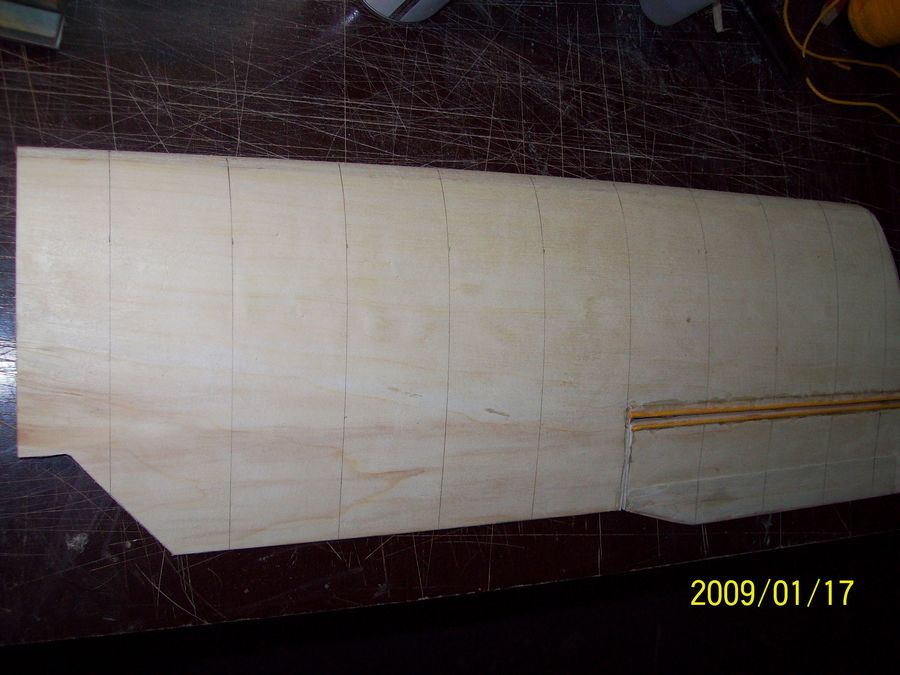

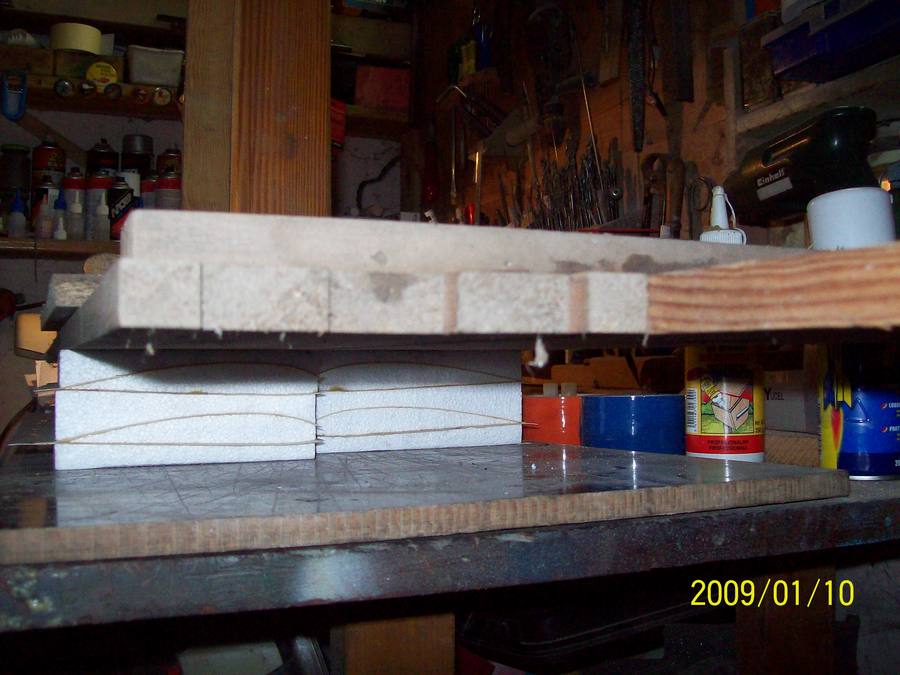

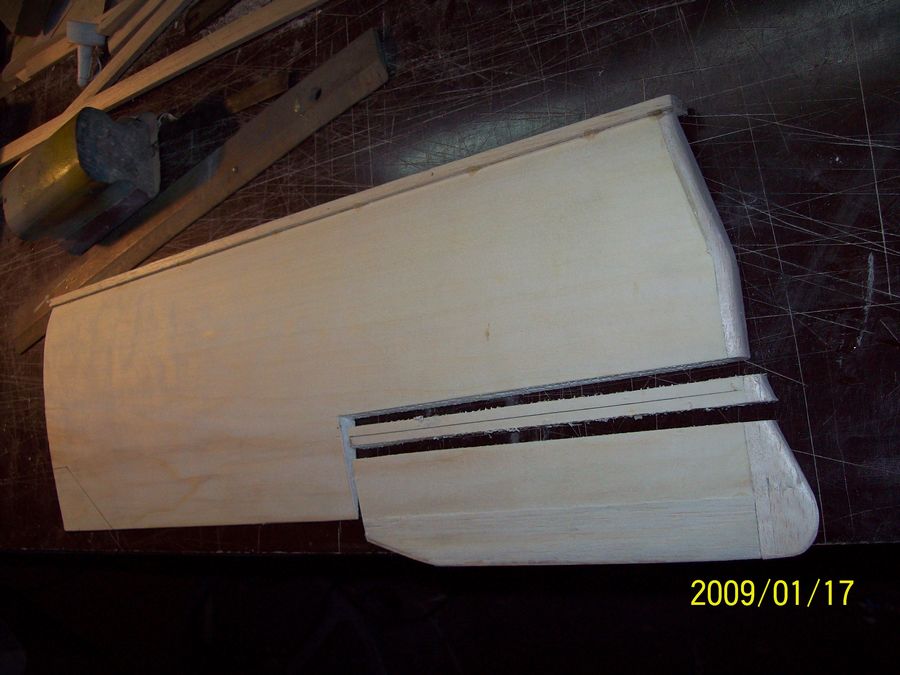

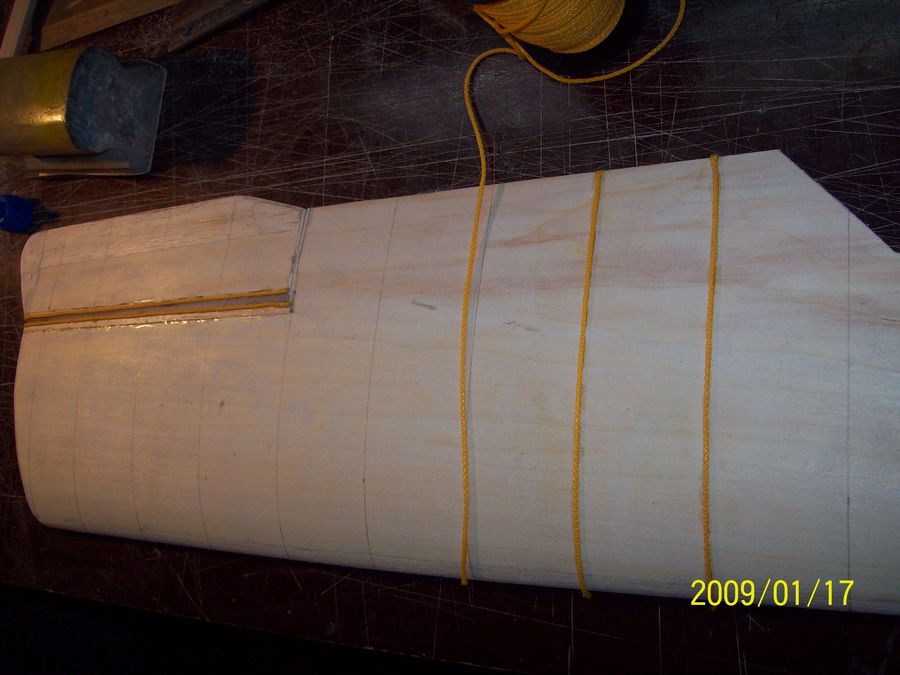

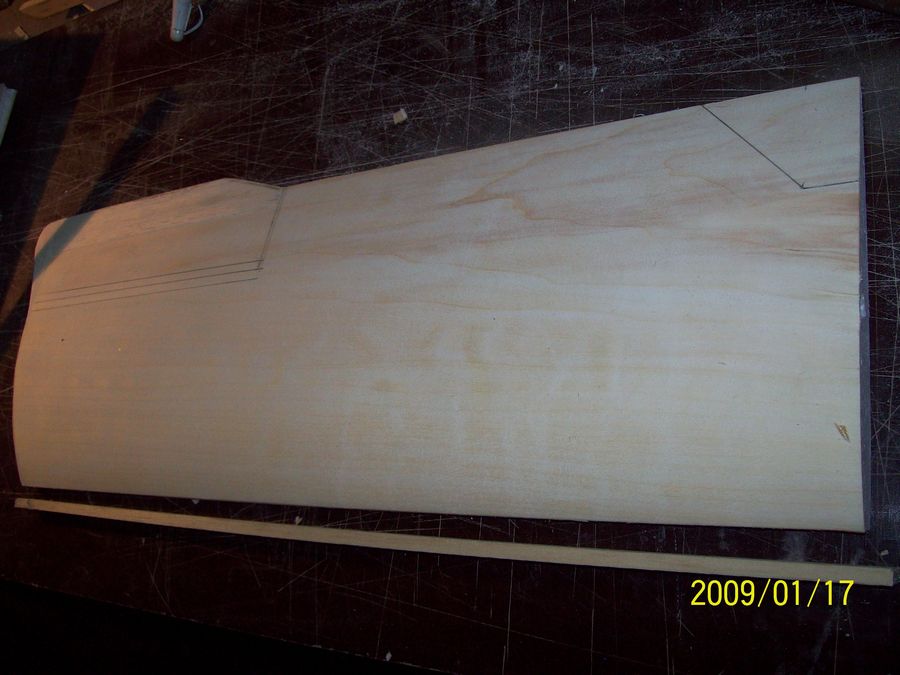

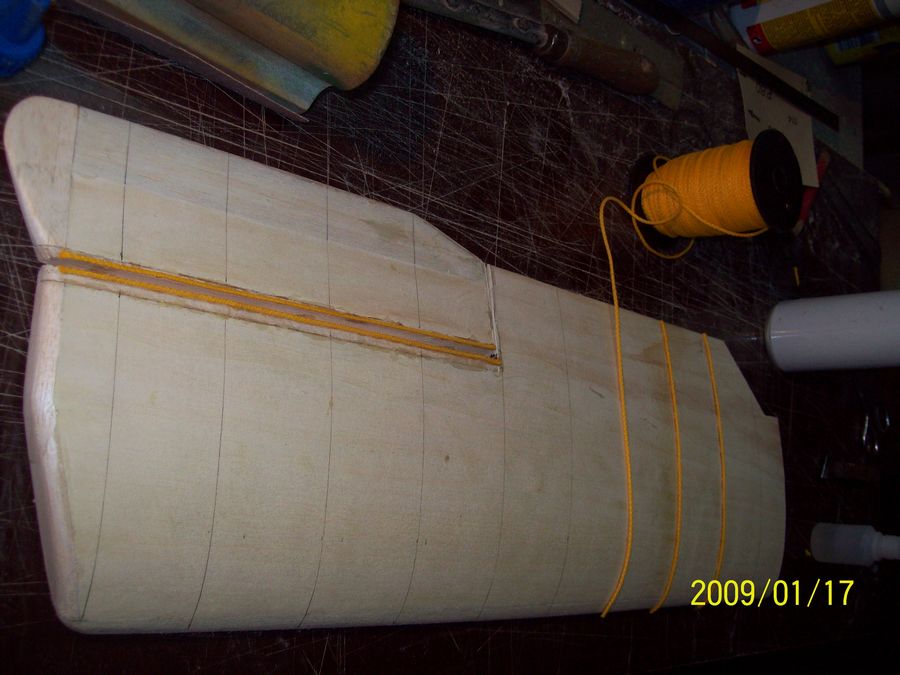

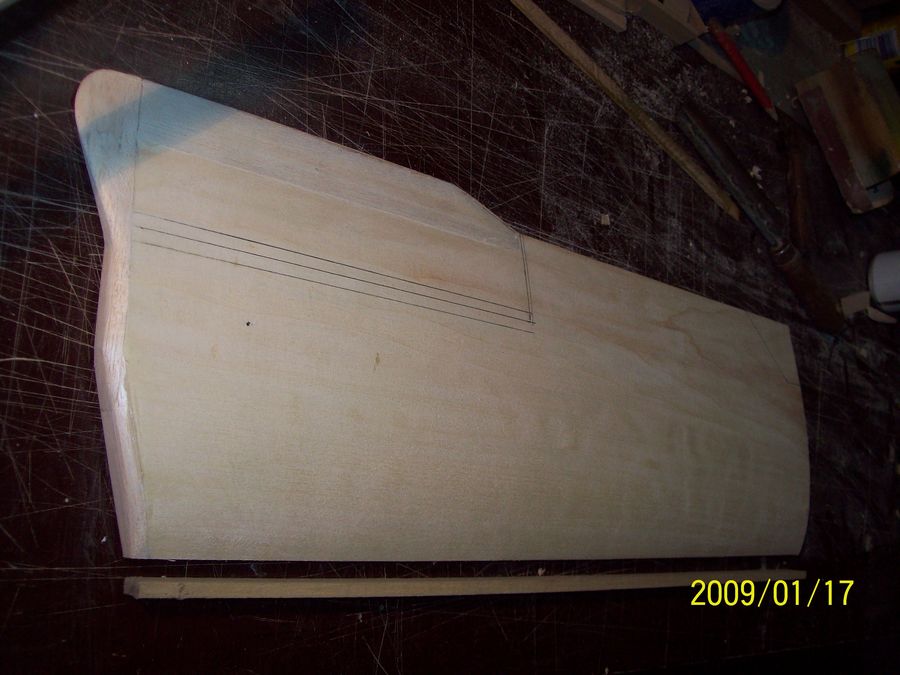

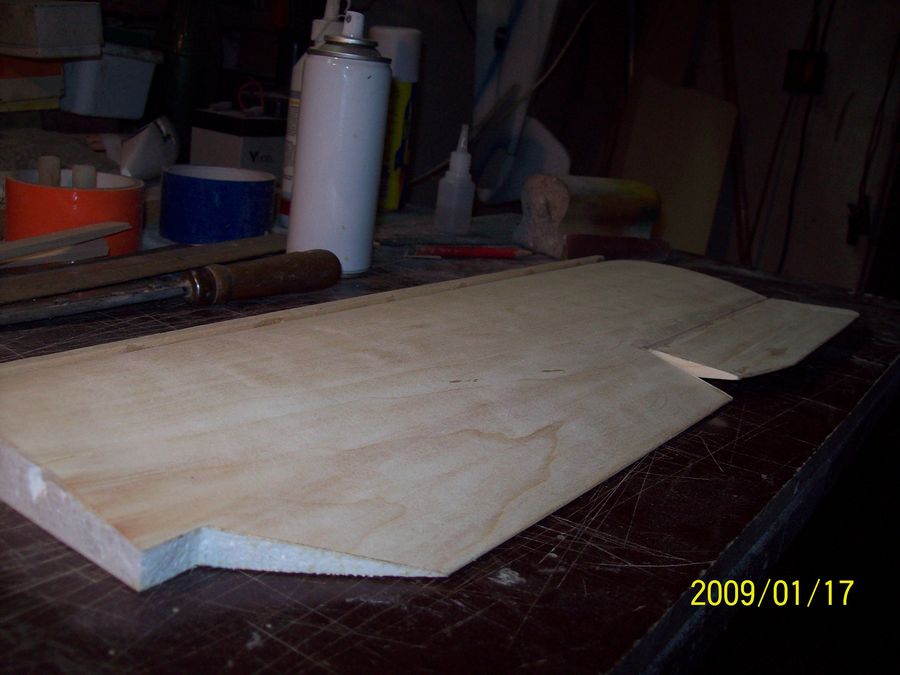

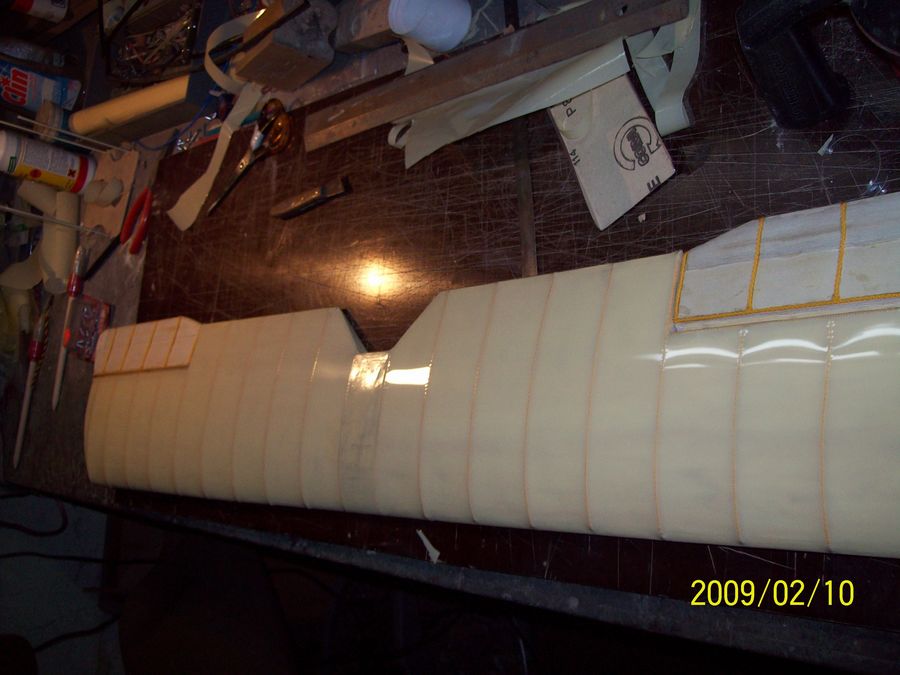

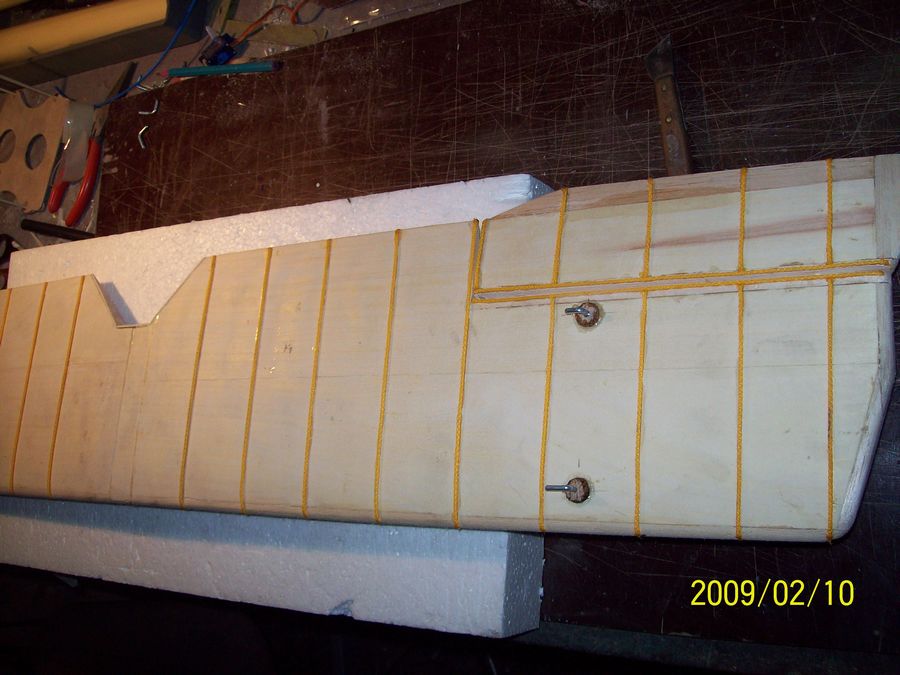

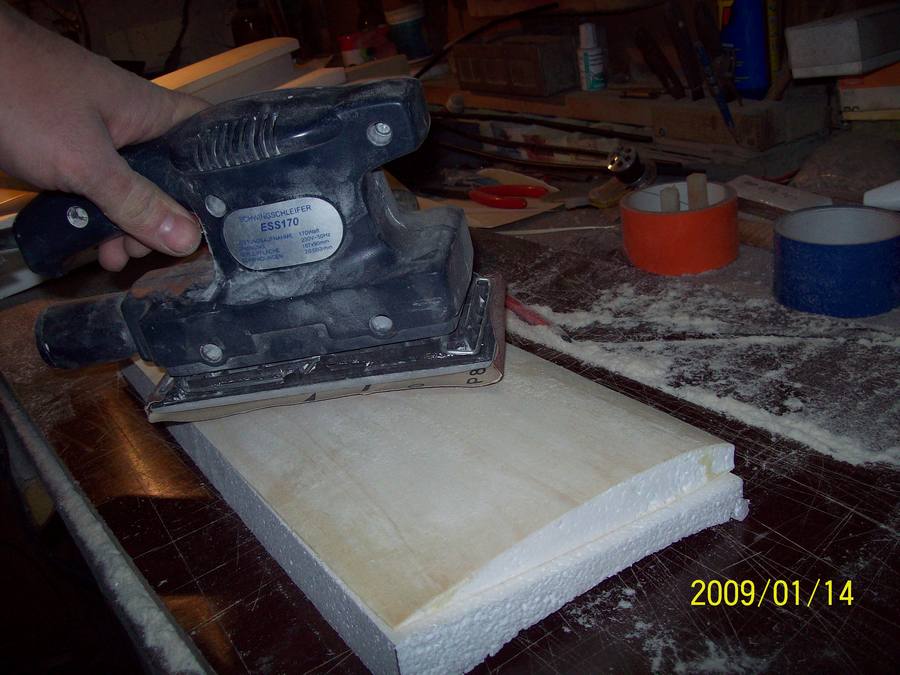

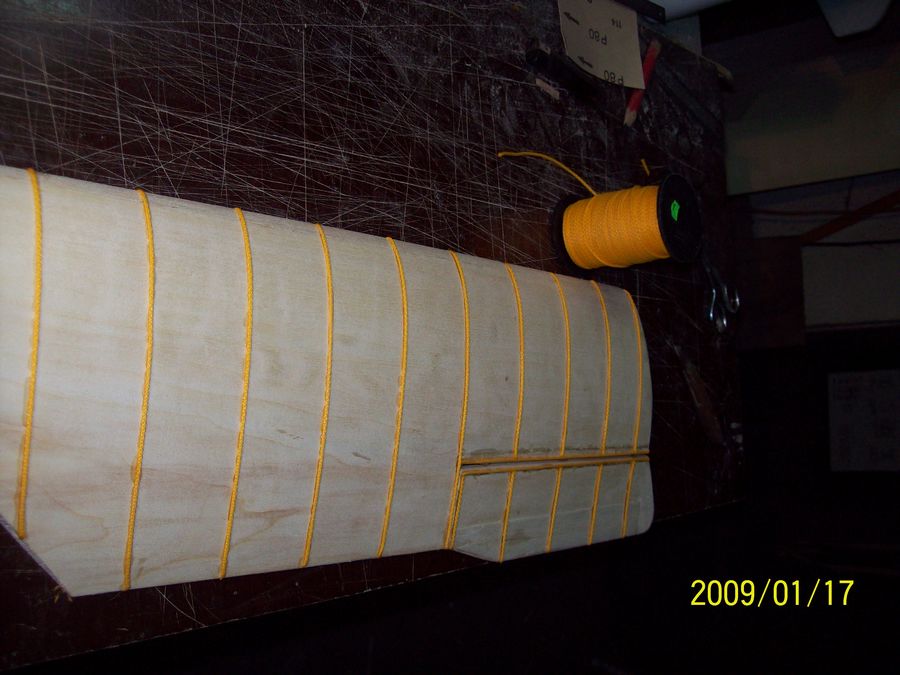

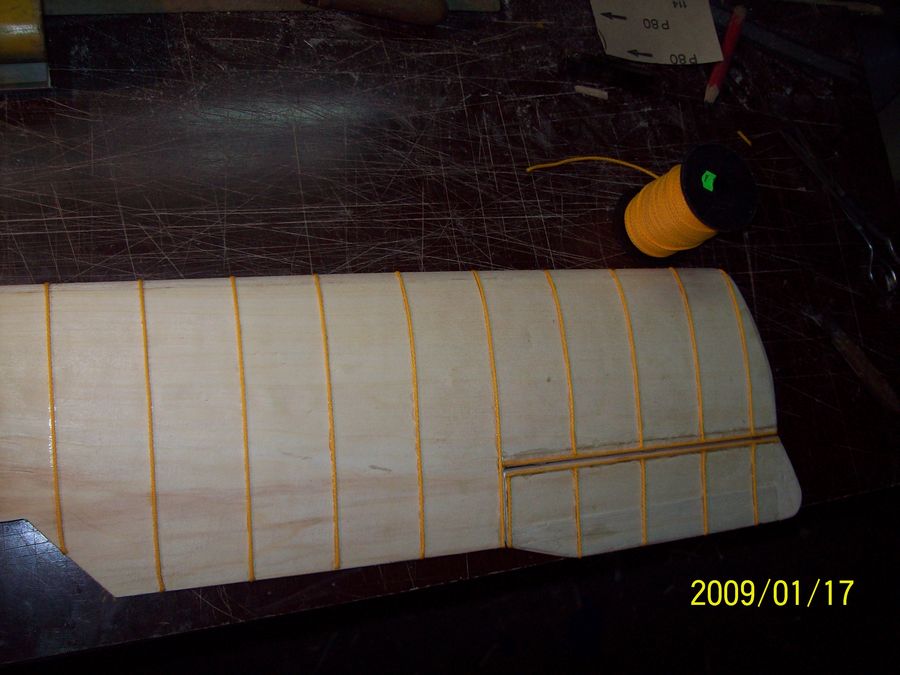

Budowę takich skrzydeł zaczynamy od wycięcia rdzeni styropianowych, następnie przygotowujemy formatki z forniru lub balsy (1 – 1.5mm) o wymiarach nieco większych niż obrys rdzeni. Formatki łączymy do rdzeni za pomocą kleju poliuretanowego. Sugeruję tego typu kleje, ponieważ kleje wodne (np. wikol), źle wpływają na okleinę, podczas klejenia woda zawarta w kleju odkształca fornir do takiego stopnia, że nie otrzymamy równej powierzchni. Na posmarowane klejem rdzenie nakładamy formatki z obu stron i dociskamy „negatywami” rdzeni pozostawiając do całkowitego wyschnięcia kleju. Po tym czasie wyciągamy sklejone już płaty i szlifujemy fornir, aby uzyskać gładką i równą powierzchnię. Na tak przygotowanych płatach trasujemy zarys lotek i końcowy kształt płata oraz doklejamy krawędź natarcia, którą również szlifujemy do uzyskania pełnego przekroju profilu. Następnym krokiem będzie wyrysowanie na płatach miejsc gdzie mają przypaść „żebra”, które najłatwiej wykonać ze sznurka o przekroju około 2mm, mocując go do skrzydła za pomocą kleju cjanoakrylowego (C.A.). Ostatnim etapem przed oklejeniem jest przygotowanie miejsc na serwa i przewody zasilające. Jeśli to wszystko już mamy, to możemy przystąpić do oklejania skrzydeł folią modelarską (ta czynność nie wymaga chyba specjalnego opisu. Zaletą tak wykonany skrzydeł jest ich wielka wytrzymałość i estetyczny wygląd, ale niestety mają większą masę niż klasycznie budowane skrzydło. Dlatego technologia ta znalazła wielu zwolenników w śród modelarzy latających w klasie aircombat ( tania i mocna)

25.  26.  27.

28.  29.  30.

31.  32.  33.

34.  35.  36.

11. 21. 8.

9.
