Model Spitfira z EPP w skali 1:12



[1]  [2] [3]

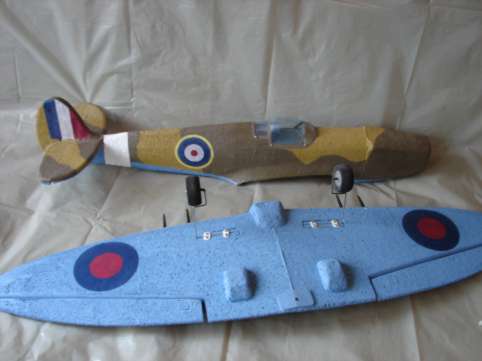

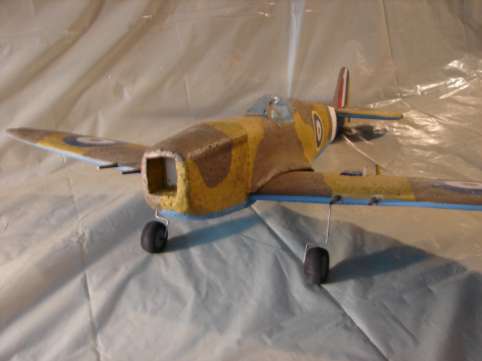

Chciałbym zaprezentować model Sptfire z EPP w skali 1:12 sylwetkowy i z kadłubem przestrzennym, pomalowany. Rozpiętość 820 mm, długość 710 mm. W odróżnieniu od ESA jest modelem znacznie większym.

[4]  [5]  [6]

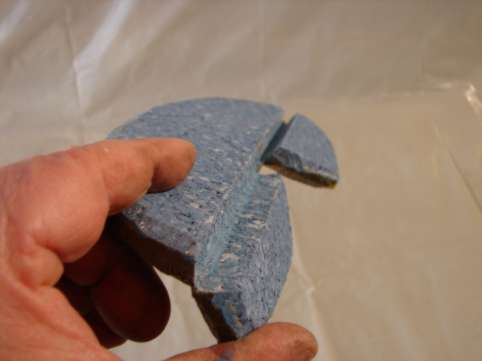

Ze względu na swoje imponujące rozmiary przepięknie lata, a jego sylwetka na niebie wprost zachwyca. Nie bez przesady Spitfire był okrzyknięty najpiękniejszym samolotem II wojny światowej. Skrzydła eliptyczne, bardzo trudne do wykonania posiadają lotki na zawiasach listkowych ze wzmocnieniem balsą, krawędź natarcia skrzydła również wykonana z balsy metodą lamelkową( czyli sklejone paski balsy w kształcie eliptycznym krawędzi natarcia), wklejone wzmocnienia skrzydeł.

[7]  [8]  [9]

[10]  [11]  [12]

[13]  [14]  [15]

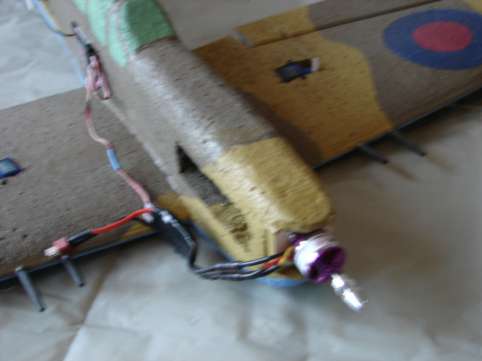

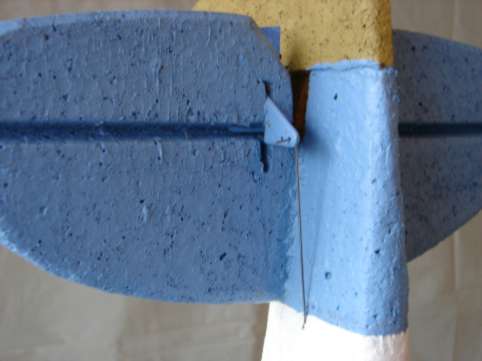

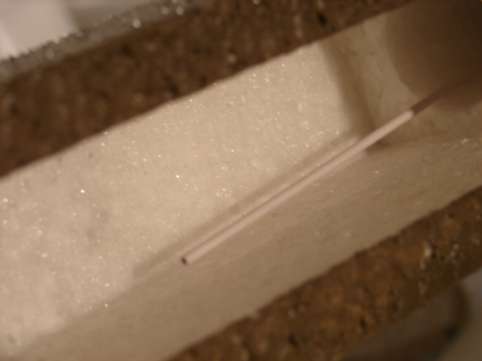

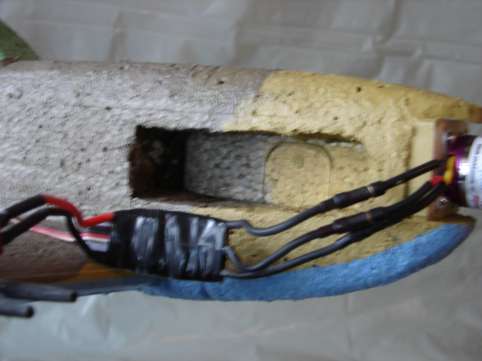

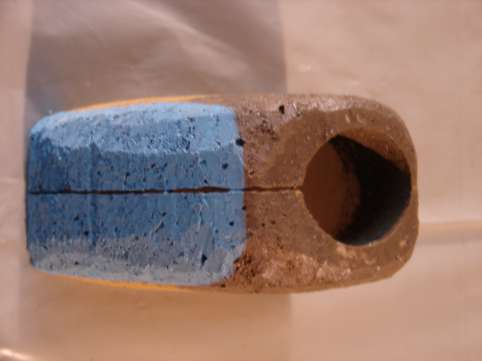

 Kadłub również ma wklejone wzmocnienia wzdłużne. Należy skleić ze sobą dwie połówki skrzydeł, nadając im wpierw wznios ok. 20- 25 mm. Wkleić należy stateczniki poziomy i pionowy. Model ma nadany już kąt zaklinowania skrzydła +1,5 st. Zwichrzenie końcówki skrzydła – 1,5 st. Dobrze jest aby po sklejeniu skrzydeł i stateczników kąty sprawdzić. Sprawdzanie katów odbywa się kładąc na stateczniku poziomym mała poziomicę w położeniu 0 st. Specjalnym przyrządem założonym na skrzydła sprawdzamy kat zaklinowanie. Wyważenie ok. 60 mm od nasady skrzydła. Latać należy najlepiej na pakietach LI-pol 1300 mAh, 11,1 V, silnik 3 f o mocy ok. 200-250 W, regulator 18-25 A.

[16]  [17]  [18]

[19]  [20]  [21]

[22]  [23]  [24]

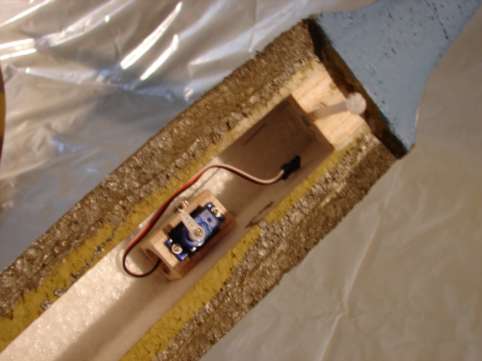

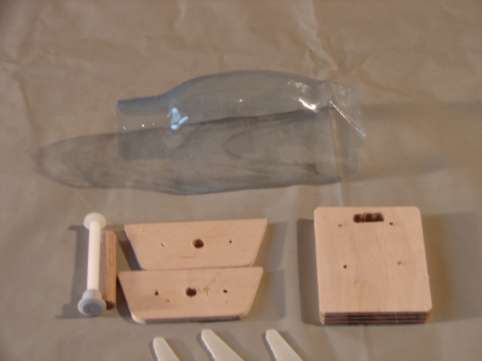

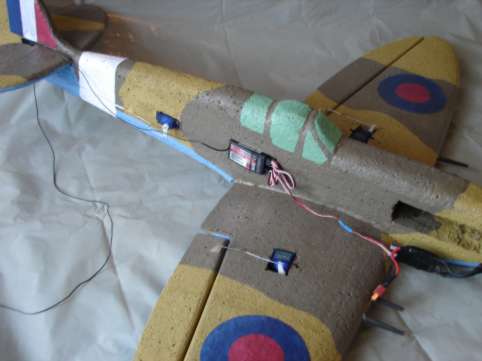

Serwa umieścić według uznania na górze lub pod skrzydłami. Zestaw zawiera: kadłub, dwie polówki skrzydeł, stateczniki pionowy i poziomy, dzwignie sterów, pręty stalowe na popychacze, wręgę silnikową, trzy kolory farb po 20 ml. Do podmalowania zabrudzeń i uszkodzeń.

Pozdrawiam  Janusz
