Przy budowie wykorzystałem sposób mocowania silnika i pomysł, aby dodać listewkę na  natarciu skrzydła  – rozwiązania podpatrzone u „Kilera” (Tomka Zalewskiego).

Opis budowy

1) Sklejanie polówek skrzydła

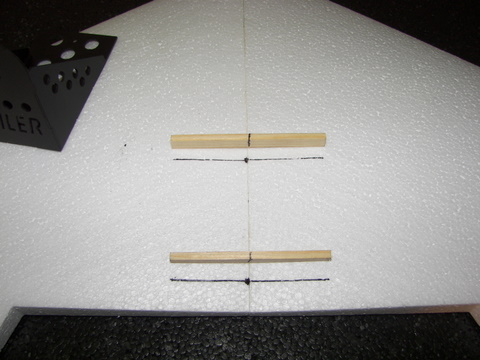

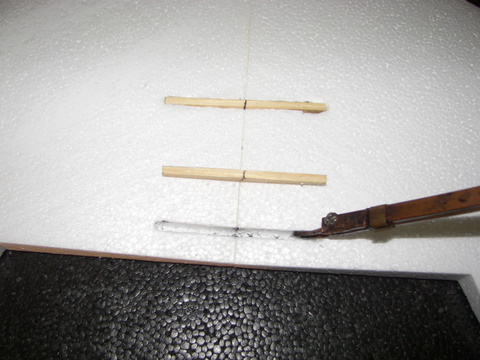

Pierwszą czynnością jaką należy wykonać jest sklejenie połówek skrzydła i wklejenie przyciętych listewek w szczeliny skrzydła.  Do wklejania listewek użyty został klej polimerowy do styropianu (Dragon – do kupienia w sklepach budowlanych), do reszty połączeń klej UHU–POR.  Pod listewkę łączącą połówki skrzydła należy wyciąć rowek ostrym nożem lub wytopić lutownicą (tak by wchodziła „na wcisk”). Po docięciu środkowej listwy na wymiar, należy ją wkleić w szczelinę skrzydła.

Podczas wciskania listewek do szczelin w skrzydle, nadmiar kleju może wydostać się na zewnątrz. Można go łatwo usunąć  przy pomocy szmatki nasączonej denaturatem lub spirytusem.

Po wyschnięciu kleju skrzydełko należy zmatowić drobnym papierem ściernym, a następnie wytrzeć z pyłu lekko wilgotną szmatką. Jest to bardzo ważne aby pokrycie modelu z taśmy przylegało do modelu. Jeśli model nie będzie oszlifowany i przetarty szmatką, taśma będzie się w przyszłości odklejać od modelu.

2 ) Wieżyczka mocowania silnika, montaż serwomechanizmów i odbiornika

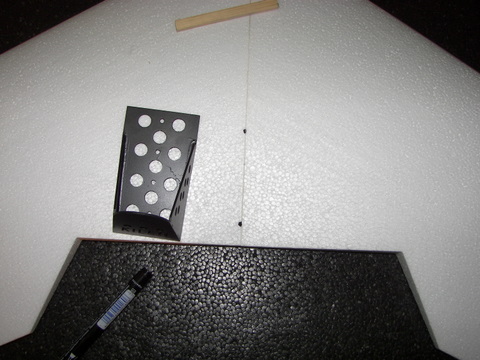

Mocowanie silnika jest wykonane z płytki laminatowej 1.5mm i po sklejeniu klejem cyjanoakrylowym (C.A.), pomalowane czarną farbą w spray-u dla lepszego efektu wizualnego.

Wieżyczka jest przymocowana do skrzydła dwoma wkrętami fi 2mm, wkręconymi w dwie listewki sosnowe  8x4mm.

Przy ustalaniu miejsca na serwo, dobrze jest poukładać lotki, dźwignie steru i popychacze „na sucho” sprawdzając ich symetryczne ułożenie i poprawność wycięcia otworów.

Gniazda pod serwa można wyciąć ostrym nożem i pogłębić przy pomocy lutownicy lub wytopić przy pomocy odpowiednio przygotowanej blaszki przymocowanej do końca lutownicy. Na zdjęciach powyżej wyszły ciasne – czyli tak jak trzeba, nie może być luzów.

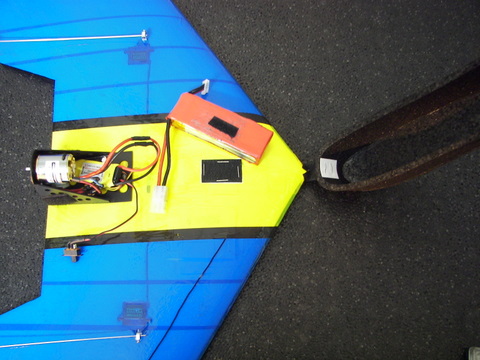

Odbiornik jest w  takim miejscu, aby nie znajdował się za blisko regulatora obrotów silnika generującego zakłócenia. Na tym etapie budowy powinno się podłączyć zasilanie do odbiornika i sprawdzić czy serwomechanizmy wychylają się w odpowiednich kierunkach. W razie potrzeby należy przestawić rewers z nadajniku i/lub dźwignie serwa jeśli jest to konieczne. Nadajnik musi mieć włączoną opcję „flaperon” do obsługi klapo-lotek, czyli układu latającego skrzydła. Można zastosować również mikser elektroniczny lub mechaniczny jeśli nasza aparatura nie ma opcji ustawienia takiego mix-u. Od góry odbiornik jest zakryty kawałkiem białej płytki z PCV o grubości 1mm przymocowanej do skrzydła naklejkami samoprzylepnymi.

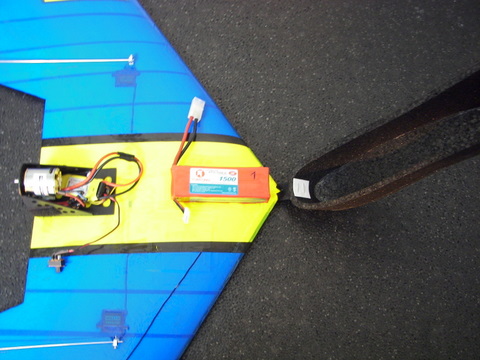

Akumulator - . Od góry skrzydła przy pomocy naklejek  jest przymocowany kawałek PCV, do którego przyklejamy rzep samoprzylepnego i dla pewności  połączenie powinno się wzmocnić zszywkami biurowymi. Do tego rzepa będzie przymocowany akumulator napędowy. Dzięki temu wymiana akumulatora jest szybka a on sam nie przemieszcza się podczas lotu modelu, dając nam jednak możliwość zmiany położenia środka ciężkości dla uzyskania optymalnych właściwości lotnych modelu.

3) Oklejanie

Model oklejony jest wyłącznie kolorową taśmą pakową. Oklejanie można zacząć od zewnętrznych części skrzydła i przesuwać się do środka. W tym momencie nie musimy przejmować się, tym że taśma słabo przylega do styropianu, zostanie ona jeszcze zaprasowana na ciepło. Od spodu skrzydła umocowany jest kawałek rzepu (podobnie jak z mocowaniem akumulatora). Posłuży on nam do mocowania kabinki.

Po oklejeniu skrzydła taśmą – (aby poprawić jej przyczepność do styropianu) można je wyprasować żelazkiem modelarskim tak dobierając temperaturę ,aby nie wytopić styropianu. Próbę dobrze jest przeprowadzić najpierw na innym kawałku styropianu. Folia powinna zacząć się lekko naciągnąć i przylegać mocniej do powierzchni. Ani folia ani styropian nie może się marszczyć czy topić !!!

4) Oklejanie i montaż lotek

Lotki są wycięte z balsy o grubości 5mm. Jeden bok od strony zawiasów trzeba zeszlifować papierem ściernym pod kątem około 40 stopni.

Oklejenie ich taśmą pakową wzmocni je i zabezpieczy przed wilgocią. Do skrzydeł lotki przyklejone są z góry i z dołu przezroczystą taśmą samoprzylepną. Dźwignie lotek wykonane są z płytek laminatowych o grubości 0.8mm i 1.5mm. Przed sklejeniem zostały pomalowane farbą w  sprayu.

Dźwignie połączone są z serwomechanizmem za pomocą stalowego drutu o średnicy 1.2mm (można zastosować też pręciki węglowe o tej lub większej średnicy).

5) Mocowanie silnika i regulatora

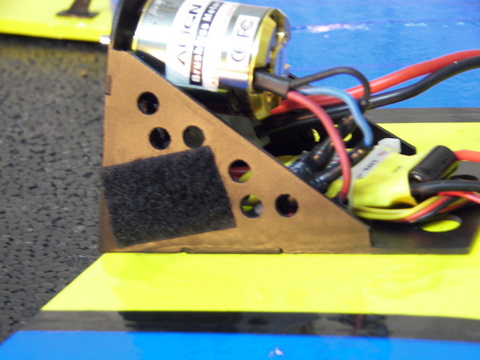

Silnik przykręcamy do łoża przy pomocy odpowiednich śrub. W razie konieczności należy wywiercić w płytce dodatkowe otwory montażowe. Inrunnera (jak na zdjęciach) należy zamontować po wewnętrznej stronie, outrunnera (popularne „dzwonki”) można zamontować na zewnątrz łoża (poza kabinką).

Regulator można przymocować na rzep lub za pomocą opaski zaciskowej (jak na zdjęciu) uważając, by kable niedotykały obracających się części silnika i nieplatały się wewnątrz modelu.

6) Kabinka

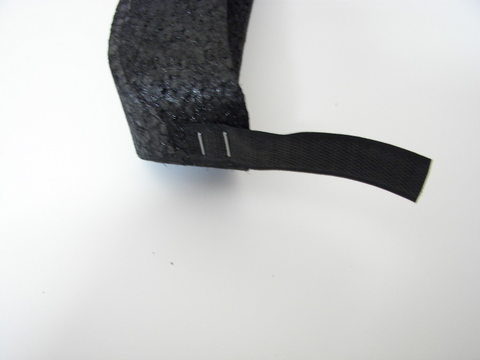

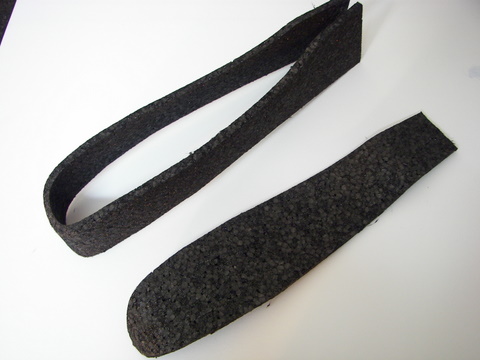

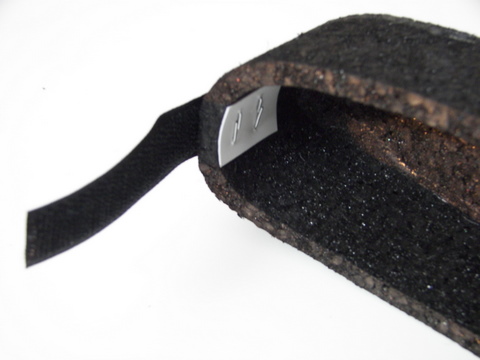

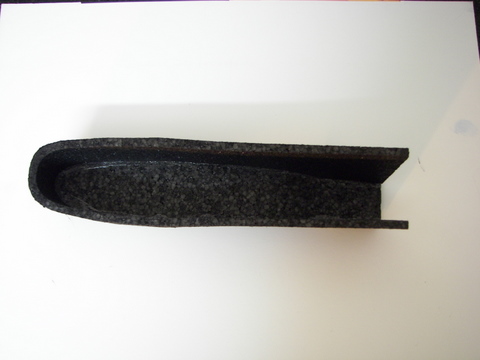

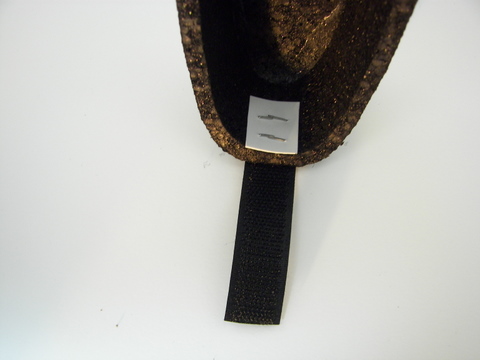

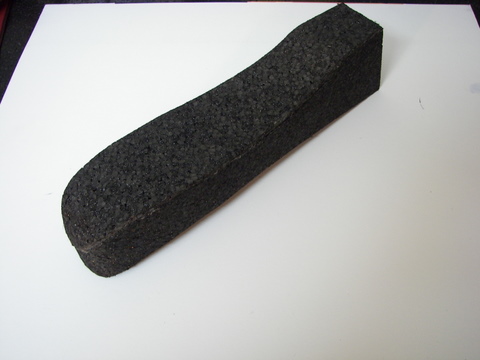

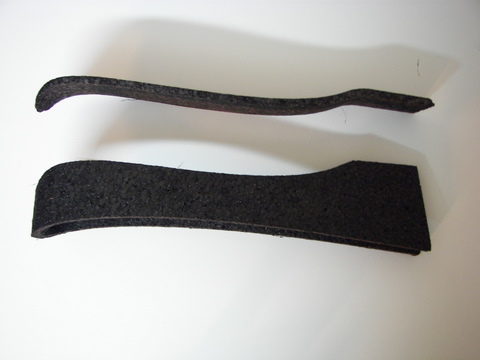

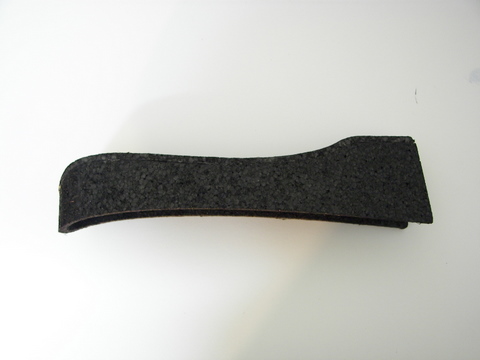

Kabinka składa się ze sklejonych ze sobą dwóch kawałków EPP.  Od  przodu przymocowany jest kawałek rzepu (bez kleju) przy pomocy długich zszywek biurowych.

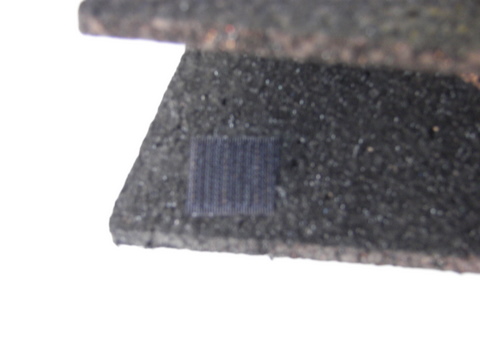

Przed wypadnięciem zszywek z miękkiego EPP zabezpiecza kawałek płytki z PCV. Do środka wklejone są rzepy samoprzylepne do mocowania kabinki z wieżyczką.

7) Winglety

Winglety – to kawałek  płytki EPP o grubości 7 – 8mm. Wklejamy ją  na końcach skrzydeł.

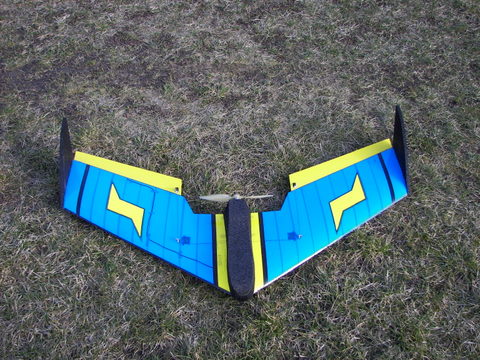

8 ) Model gotowy do lotu, dane techniczne

Model latającego skrzydła „Kiler”
Rozpiętość : 1000mm
Waga gotowego do lotu : 450gram
Środek ciężkości :  około 200mm mierząć od natarcia skrzydła (od czubka modelu)

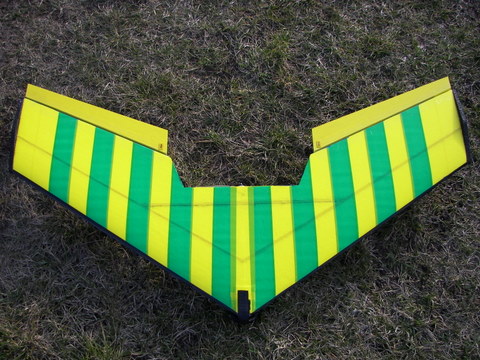

Poniżej inny wariant oklejenia

 Klikając w link pobierz: kiler-plan-modelu.pdf

 lub otwórz plik *.jpg klikając w obrazek:

 Proponowanie wyposażenie:

Serwa : 2 serwa o masie około 9 gram (HS-55, HXT-900), można też dać większe do 16gram, ale to tylko nabijanie niepotrzebnej masy,
Silnik : 3f (trójfazowy) 1000-2000Kv 40-60 gram (tak by przy zasilaniu z 3S Li-Pol z odpowiednim śmigłem mógł dać ciąg > 450gram),
Śmigło : 8×4 – 10×8, odpowiednio dobrane do posiadanego silnika i regulatora,
Regulator : 3f min. 18A (masa 18-25gram),
Odbiornik : min. 3 kanały, o masie do 20 gram (najlepiej jak będzie to odbiornik o masie około 10 gram),
Pakiet : 3S Li-Pol, minimum 1300mAh o wydajności conajmniej 15C (~20A) ,

9) Oblatywanie modelu

Do pierwszych lotów dobrze jest skorzystać z asysty doświadczonego modelarza, który może zauważyć rzeczy dla nas niecałkiem oczywiste lub nawet oblata nam model. Można spróbować pierwszych lotów w systemie uczeń-instruktor, podłączając do siebie dwa nadajniki kablem komunikacyjnym. Pierwszą czynnością jaką należy zrobić przed oblotem modelu jest sprawdzenie czy stery wychylają się w odpowiednią stronę i ew. włączenie reversów na odpowiednich kanałach. Następnie sprawdzamy położenia środka ciężkości, powinien się  znajdować około 200-210 mm od czubka modelu oraz koniecznie w jego osi. Jeśli jest zbyt blisko lub zbyt daleko od czubka, należy zmienić miejsce mocowania pakietu napędowego (jest najcięższy i jego położenie ma największy wpływ na środek ciężkości). Gdy jedna z połówek skrzydła jest cięższa, model podczas lotu będzie pochylał się w tę stronę. Aby temu przeciwdziałać bez korygowania lotu wychyleniem lotek należy zmienić położenie np. odbiornika lub regulatora, w ostateczności doważyć przeciwległą połówkę skrzydła. Zwykle wystarczy nawet niewielki ciężar (moneta, kawałek ołowiu) na samym końcu skrzydła zaraz przy winglecie.

Do oblotów modelu wybieramy miejsce z dala od zabudowań, ludzi, wody, dróg, drzew, linii elektrycznych i masztów telekomunikacyjnych, najlepiej jakaś łąka lub lotnisko modelarskie porośnięte trawą. Samotne drzewa na polu dziwnie „przyciągają do siebie” wszelkie latające obiekty

Wybieramy taki dzień, aby wiatr nie był zbyt mocny (najlepiej żeby w ogóle go nie było), nie latamy też pod sam wieczór, gdyż ławo można stracić orientację położenia modelu lub całkowicie stracić go z oczu.

Podstawa to naładowane pakiety nadajnika i napędowy oraz rozsunięta do końca antena nadajnika.

Lotki w modelu muszą być ustawione lekko do góry (spodnia krawędź lotki uniesiona względem spodniej krawędzi skrzydła o około 5-7mm). Stopień tego wychylenia dobieramy eksperymentalnie podczas kilku prób wyrzutu modelu. Chwytamy model od spodu za silnikiem i dynamicznie wyrzucamy w poziomie (pod wiatr jeśli wieje). Staramy się tak dobrać podniesienie lotek do góry, aby model szybował podczas takiego wyrzutu jak najdalej. Jeśli nurkuje do ziemi, podnosimy obie lotki do góry, jeśli „pompuje” pochylamy lotki w dół. Sprawdzamy też zakres wychyleń lotek do góry i w dół tak, by wychylenia do góry były troszkę większe niż w dół (góra => około 10mm, dół około 7-8mm).

Jeśli model ładnie szybuje, lotki mają odpowiednie dla nas wychylenia, sprawdzamy jeszcze raz działanie silnika (czy obraca się w dobrą stronę) oraz czy ciąg śmigła jest wystarczający do lotu silnikowego. Przed lotem silnikowym dobrze jest też dokładnie sprawdzić zasięg radia, musi być min. 300 metrów.

Wyrzucamy model dynamicznie przed siebie (lub lekko do góry – kilka stopni) i włączamy silnik. Zanim zrobimy zakręt, próbujemy wywindować model na bezpieczną wysokość. Wykonujemy pierwsze zakręty i nie latamy za długo. Lądujemy by sprawdzić czy nic się nie poluzowało. Jeśli wszystko jest ok, latamy dalej ćwicząc w pierwszej fazie poprawne starty i lądowania zanim przejdziemy do ćwiczenia beczek i pętli.

Pomyślnych lotów życzy ekipa rcclub.pl

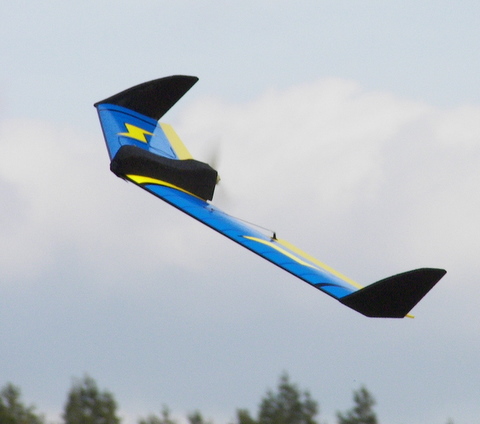

Zdjęcia  z oblatania modelu:

-

Dziękuję wszystkim modelarzom za przysyłanie zdjęć modeli wykonanych przez siebie z opisem wyposażenia.  Dzięki wam panowie ( pani jeszcze nie było) opis budowy stale się powiększa.  Początki zawsze są trudne i łatwo się zniechęcić.  A wasze modele mogą posłużyć jako wzór, dla kolegów zaczynających swoją przygodę z modelarstwem i w ten sposób ułatwić im stawianie pierwszych kroków.

Pozdrawiam
Leon

-

-

Model w wykonaniu Ryszarda z Goleniowa

z silnikiem szczotkowym 400 na pokładzie.

-

-

Model Łukasza z Krakowa

-

-

Zdjęcia i film z lotu modelu zbudowanego
przez Radosława z Dzięgielowa.

film-z-lotu-kilera.avi

-

-

Film z lotu modelem Konrada z Przylepu.

httpv://www.youtube.com/watch?v=o8o-MFnz7f0

silnik – TowerPro Brushless Outrunner TP2409_12D Delta Turn
regulator – TowerPro W30A
pakiet – Rhino 1750mAh 3S

-

-

Zdjęcia i film z lotu -’KILERA’-.
Model zbudowany przez Marka z Warszawy

Film -  z lotu .MPG

-

-

Kiler w wykonaniu Piotra z Bydgoszczy.

Na wyposażeniu jest:
aparatura Hitec focus 5
odbiornik -Korona RP681
silnik-EMAX  CF2822
bateria 3LIPO
mikser V-tail
i wkleiłem płetwę miedzy skrzydłami.

-

-

Model Pana Macieja z Konina

2 serwa HTX 900
odbiornik R700
regulator 20 A marki no name
silnik tower pro za 30zł
pakiet 3s 1500

-

-

Fajnie zmontowany film z lotu  – „KILEREM”  Maćka przy zachodzie słońca

zakończony efektownym lądowaniem.

httpv://www.youtube.com/watch?v=DIm944qfq88

-

-

Zdjęcia modelu Pawła z Wrocławia, podczas reanimacji „Kilera” w warunkach poligonowych po powietrznej kraksie.

Model jest napędzany silnikiem 3f – Emax CF2822 – o ciągu 745  gram

-

-

Kiler w wykonaniu Piotra z Łodzi

wyposażenie:

-

Zdjęcia „Kilera” Piotra w czasie lotu na klifie w Trzęsaczu / Rewal.

-

-

Kolejny model Łukasza a Krakowa.

silnik TP 2406 – 32

regler TP 12A

serwa E Sky 8g

odbiornik Corona 2.4

aku zippy 1500 3S

-

-

Model Pawła z Oławy

Lot nad morzem z silnikiem tower pro 1300kv

silnik 2000 kv, śmigło 8×4, li-pol 2200 25 C, regiel 50A

-

-

Kolejny model Pawła  z Oławy.

Tym razem zbudował Kilera z napędem tunelowym.

Dane napędowe:

1. turbina fi 90 mm siedmio łopatkowa

2. silnik od heli Turnigy E500 6T 4000Kv 200W Heli Motor

3.  regulator tower pro 40A

4  .li-pol 11V 2200 mA  35C

waga cała do lotu 760 gram

-

-

Model Roberta – modelarza z Warszawy .

Wyposażenie mojego Kilera to:

silnik E-max 2812

regulator Turnigy 20A

2x serwo HXT900

śmigła: 7×4 lub 6,5×5

pakiety 1300mAh – 1600 mAh Turnigy

-

-

Model  Marcina z  Rogoźna.

Aluminiowa wieżyczka silnika  została przymocowana czteroma

śrubkami na przelot skrzydła do aluminiowej blaszki.

Blaszka od spodu skrzydła,  trzyma mocno i stabilnie.

silnik – turbojet 1350Kv

serwa  2x TP sg90

regulator 30A

śmigło 9×5 gws, 9x7apc

-

-

Model Piotra z Łodzi

httpv://www.youtube.com/watch?v=d1tEDukCHzo

Konstrukcja cała oklejona samoprzylepną

taśmą aluminową + LED z myślą o lotach

w długie zimowe wieczory.

pakiety 2200 lub 1300

Silnik dualsky 2830CA-8

Śmigło od dużym skoku 8×9,5

Silnik dualsky 2830CA-8

-

-

Szybki model Rafała z Poznania.

Wyposażenie

Silnik  – Turnigy 2836 2350kv

Akumulator  –  Turnigy 1800mAh 4s

Regurator   – ESC 40-50A

ŚMIGŁO  -  5 x 5

-

-

Model Kamila z miejscowości Marciszów

Witam

Ponownie  z 5 ciu (skrzydełek ) w tej chwili KILER jest poraz drugi tak jak by po tuningu ale to nie zmienia faktu ze jak na moje testy to kładzie na łopatki wszystkie (a na pewno te co ja miałem )skrzydełka nawet niby to rewelacyjny Xeno ale  żeby nie przeciągać: model z zestawu zmontowałem ze wszystkimi elementami i dając maksymalnie najdłuższe wzmocnienia serwa mocowane na piankę budowlaną na podstawie płytki balsowej,krawędzie tylnej części płata oklejone balsą 3 mm.lotki wyprofilowane i za mocowane na zawiasy z Bowdenów napędów sterów tanio i bardzo mocno trzymają ,pomiędzy płaty wkleiłem płetwę z balsy 5 mm po wyschnięciu kleju

całość pokryłem klejem (wikol) lekko rozcieńczony nawet po takim zabiegu można pokryć model normalną folią modelarską (termokurczliwą)a na pewno wzmacnia konstrukcję płata , mój kilerek jest super sztywny , na całość modelu nałożyłem folie samoprzylepną ;oracal;(bardzo tania)mocuje się ją po przez podgrzanie ( w moim przypadku suszarką do włosów) bardzo ładnie się przykleja do podłoża ,winglety dorobiłem z balsy 5 mm i wywierciłem w nich otwory 22 mm co dało troszkę mniejszy ciężar ,w porównaniu z ep to są sztywne i bardziej stabilizują model, i co najważniejsze waga a więc model kmp.wyszedł mi 592 gr.+ pakiet 190 gr.=712 gr,silnik Turnigy D 2826/6 2200 KV,śmigło 6×5.5 (pobór prądu 29A)pakiet 3s 2200 mah (waga 190 gr)daje od 12 -16 minut

ciągłej pracy pomijając szybowanie ,ogólnie miałem problem z wyważeniem w tej chwili po 7 – dmiu próbach wychodzi na 210 mmm od czoła modelu model lata idealnie jest przewidywalny bardzo zwrotny i szybki ale bez problemu można go zatrzymać  w miejscu choć na przodzie musiałem zostawić balast 35 gr a żeby nie zmieniać (ślicznego)mocowania kabinki która jest idealna (po małej przeróbce lekko ją podciąłem tu i tam i zainstalowałem magnesy  jak pogoda się poprawi to podeślę filmik z lotów na pokładzie kilerka wg. mnie ten egzemplarz jest idealny dla każdego dodatkowo zasyłam fotki i w ostatniej moje poprzednie zagi z turbiną (lekka porażka).

Dziękuje i pozdrawiam Kamil.

………

………

…………..

…………………………..

………………………..

……………………………………………..
